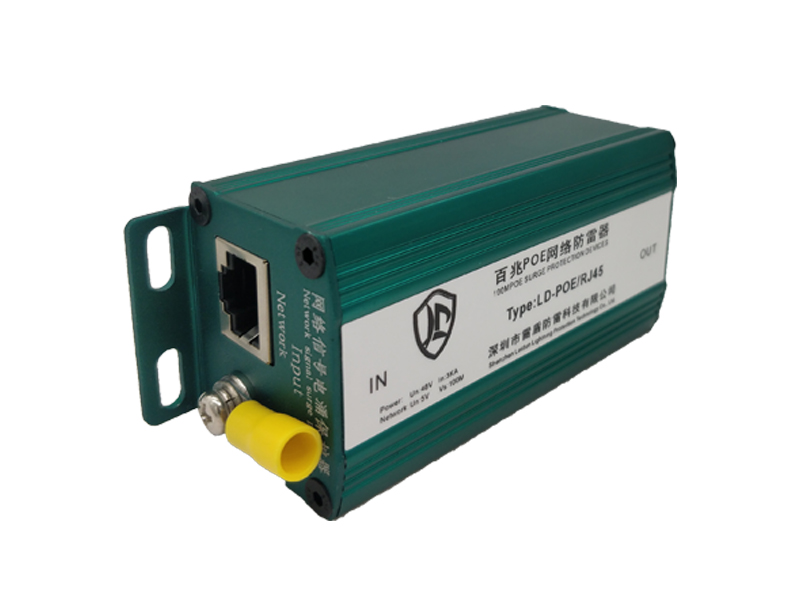

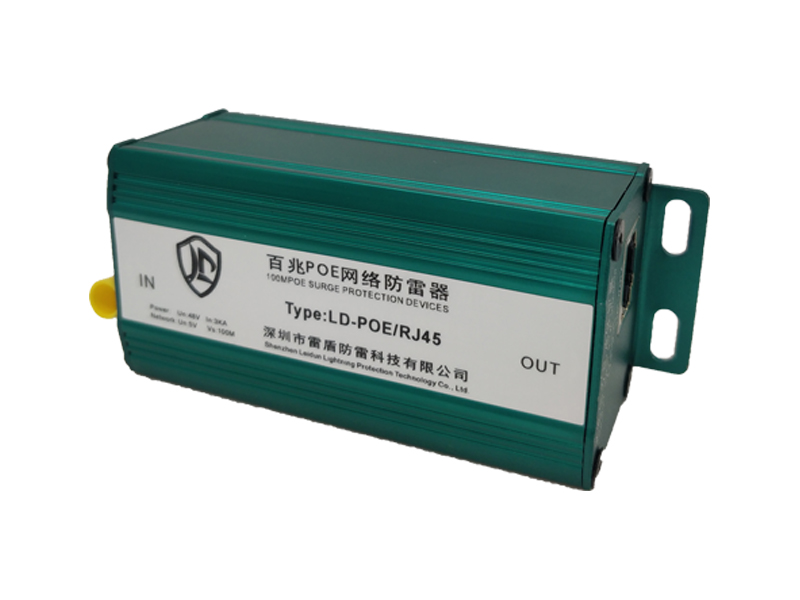

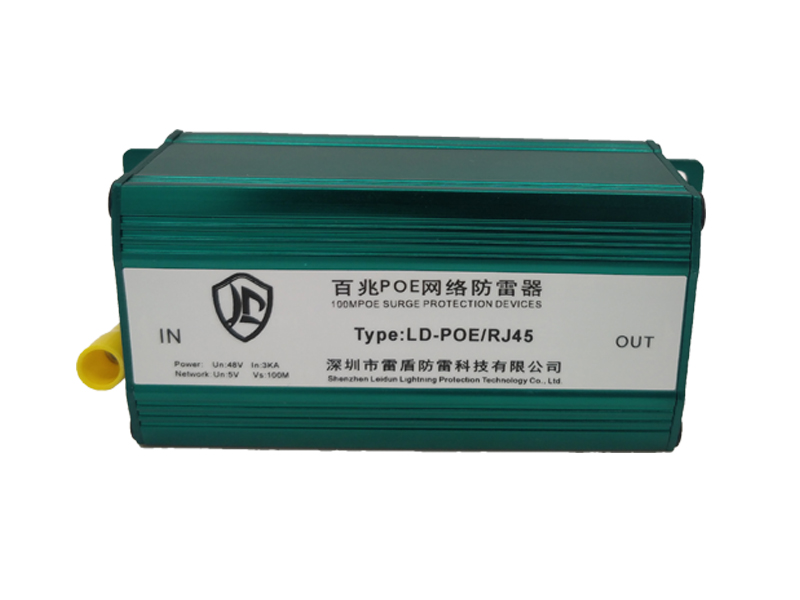

百兆POE網絡電源防雷器
產品型號 :LD-BZ/POE/RJ45
額定工作電壓(Un):電源DC48V 網絡5V
標稱放電電流In（8/20μs）:3KA
最大放電電流Imax（8/20μs）:6KA
電壓保護水平(Up):電源≤100V 網絡≤15V
數據傳輸速率Vs :100M
POE網絡防雷器產品介紹：
以太網供電POE網絡防雷器（POE防雷器、以太網供電防雷器），是依據IEC和GB標準設計和制造，同時滿足IEEE802.3AT要求，適用于利用POE網線供電的服務器、無線AP、網絡攝像機、網絡交換機等通信設備的電源、網絡信號線路的電涌保護，一體化集成設計，安裝方便。
POE網絡防雷器功能特點：
1、采用電源+網絡二合一集成設計，多級保護電路；
2、核心部件選用國際名牌產品，性能優異；
3、插損小、傳輸性能優越；
4、殘壓水平低，防護效果好；
5、反應迅速、性能穩定、工作可靠；
6、體積小，安裝使用方便、無須維護。
POE網絡防雷器技術參數：
產品名稱 | POE供電網絡防雷器 | |
型號 | LD-BZ/POE/RJ45 | |
線路類別 | 電源 | 網絡 |
標稱工作電壓Un | DC48V | 5V |
最大持續運行電壓Uc | 60V | 8V |
標稱放電電流In(8/20μs) | 5kA | 5KA/線 |
最大放電電流 Imax(8/20μs) | 10kA | 10KA |
保護水平Up(8/20μs,5kA) | 線-線150V | 線-線30V |
線-地600V | 線-地300V | |
適應數據傳輸速率 | --- | 100Mbps |
插入損耗 | --- | ≤0.3dB |
接頭形式 | RJ45：+（4，5）; -（7，8） | RJ45：1，2，3，6 |
外殼 | 鋁合金/阻燃PC | |
外形尺寸 | 91*40*25mm/90*50*24mm | |
安裝方式 | 螺絲固定/35mm電氣導軌 | |
適用環境 | 溫度-40～+85℃，相對濕度≤95％(25℃) | |
外殼保護級別 | IP20 | |
POE網絡防雷器安裝指導：
1、以太網供電POE網絡防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。

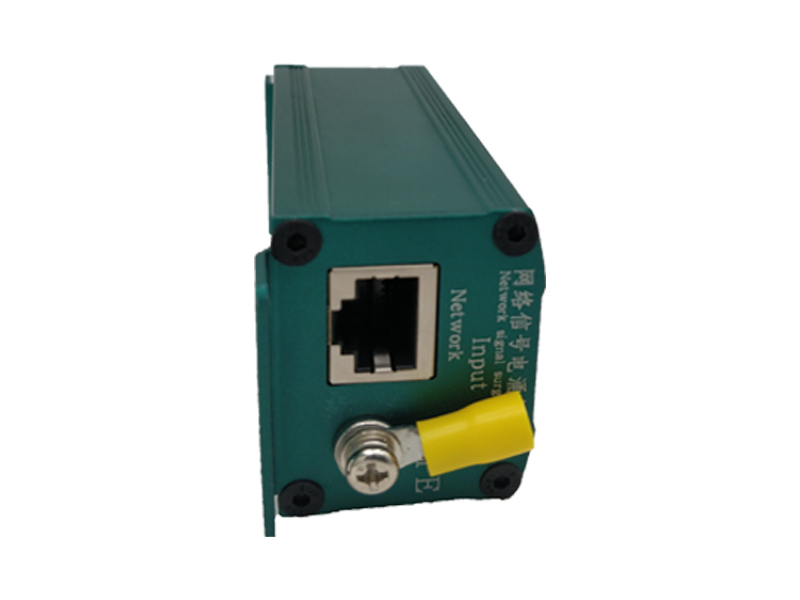

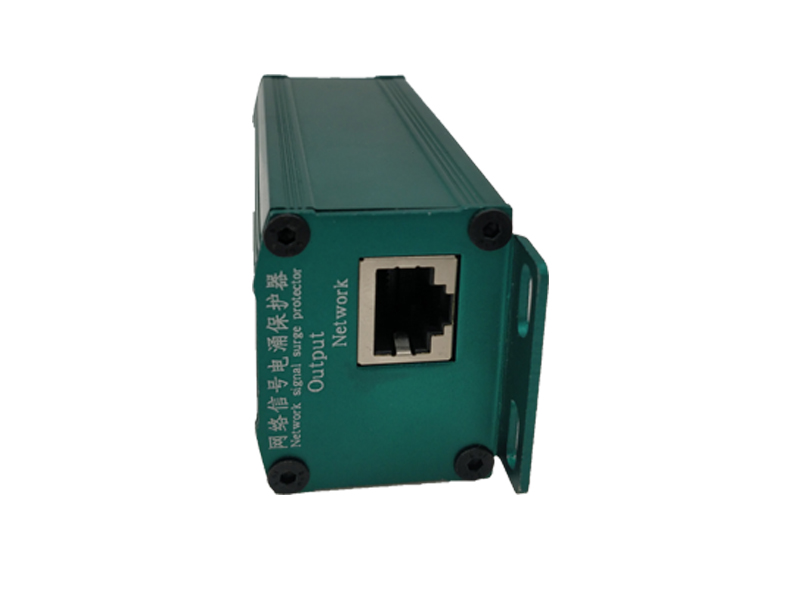

2、防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反
3、防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
4、該產品無需特別維護，安裝時盡量靠進設備端；當工作系統出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后恢復正常，則應更換防雷器。
5、防雷器接地用盡可能最短的線連接。該防雷器接地采用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。
6、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。
