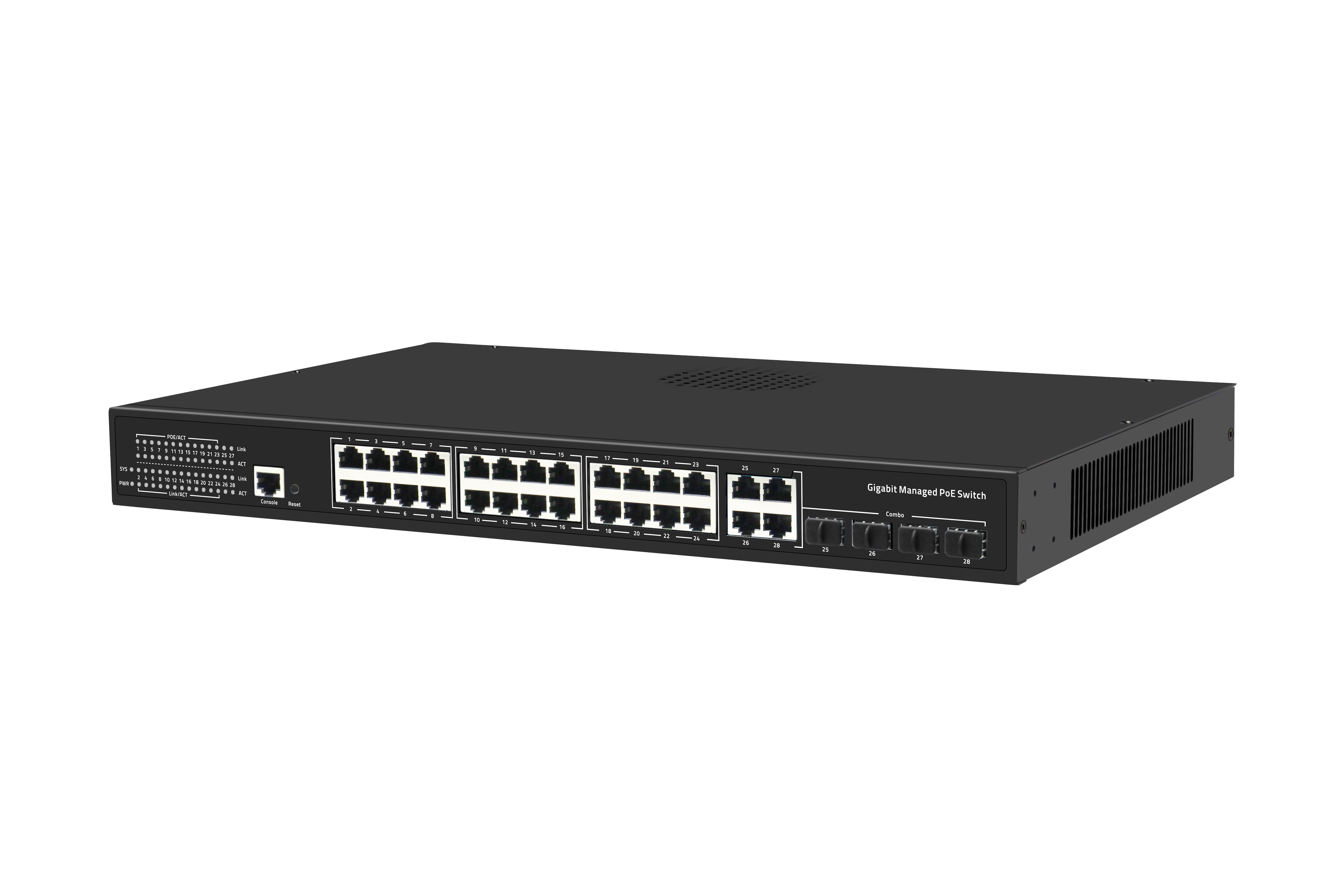

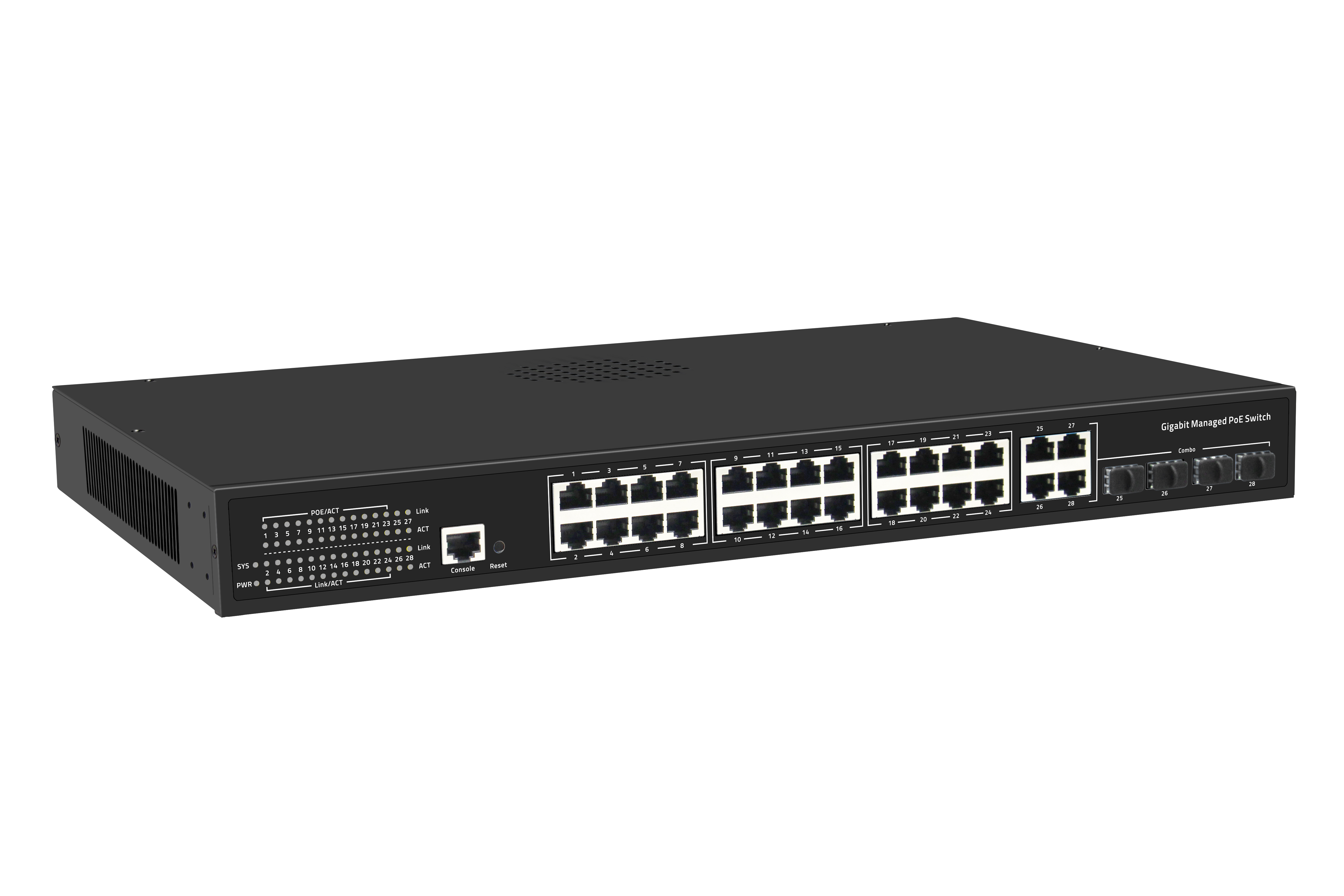

32口千兆管理型PoE交換機
電源:機器輸入電壓: AC100-240V； 輸出DC52V7.69A 總功率：400W
以太網:24個千兆PoE+4個千兆網口+4個千兆SFP口（光電復用）+1個管理端口
交換容量:56Gbps
【產品概述】
32口千兆管理型PoE交換機是自主研發的綠色節能型PoE交換機，采用高質量高速率的網絡IC以及最具穩定性的PoE芯片，PoE口滿足802.3af或802.3at標準，本系列PoE交換機能為10/100/1000M以太網提供無縫連接，且PoE供電端口可以自動檢測符合IEEE802.3af或IEEE802.3at標準的的受電設備并為其供電，非PoE設備智能檢測不供電，只傳輸數據。
PoE技術（Power over Ethernet）即以太網供電技術，它是指在為一些基于IP的終端（例如IP電話機，無線訪問AP,網絡攝像機等）傳輸數據信號的同時，還為此設備提供直流供電技術，這些接收直流供電的設備稱為受電設備。
具有簡單便利的安裝維護手段和豐富的業務特性，助力用戶打造安全可靠的高性能網絡。主要定位于工業園區、樓宇、廠礦、政府機關、小區寬帶等用戶網絡的核心或匯聚層；可廣泛應用于中小企業、網吧、酒店、學校等以太網接入場景。
【主要特點】
支持24個千兆PoE網口+4個千兆網口+4個千兆SFP口（光電復用）+1個管理端口
支持IEEE802.3/IEEE802.3i/IEEE802.3u/IEEE802.3ab/IEEE802.3z
兼容IEEE802.3at（30W）和IEEE802.3af（15.4w）
以太網端口支持10/100/1000M自適應和PoE功能
采用存儲轉發的交換機制
面板指示燈監控工作狀態及幫助故障分析
特性與無風扇、自然冷卻、1U機架式安裝
支持802.1x端口認證，支持AAA認證，支持TACACS+認證
支持WEB, TELNET, CLI, SSH ,SNMP, RMON管理
支持PoE供電管理，
支持PoE看門狗
支持端口防雷Surge：共模6KV,差模2KV；靜電ESD: 空氣15KV, 接觸8KV
【應用環境】
城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
寬帶專網: 適用于金融、政府、石油、電力、公安、教育等行業專網
多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
實時監控: 實時控制信號、圖像及數據同時傳輸

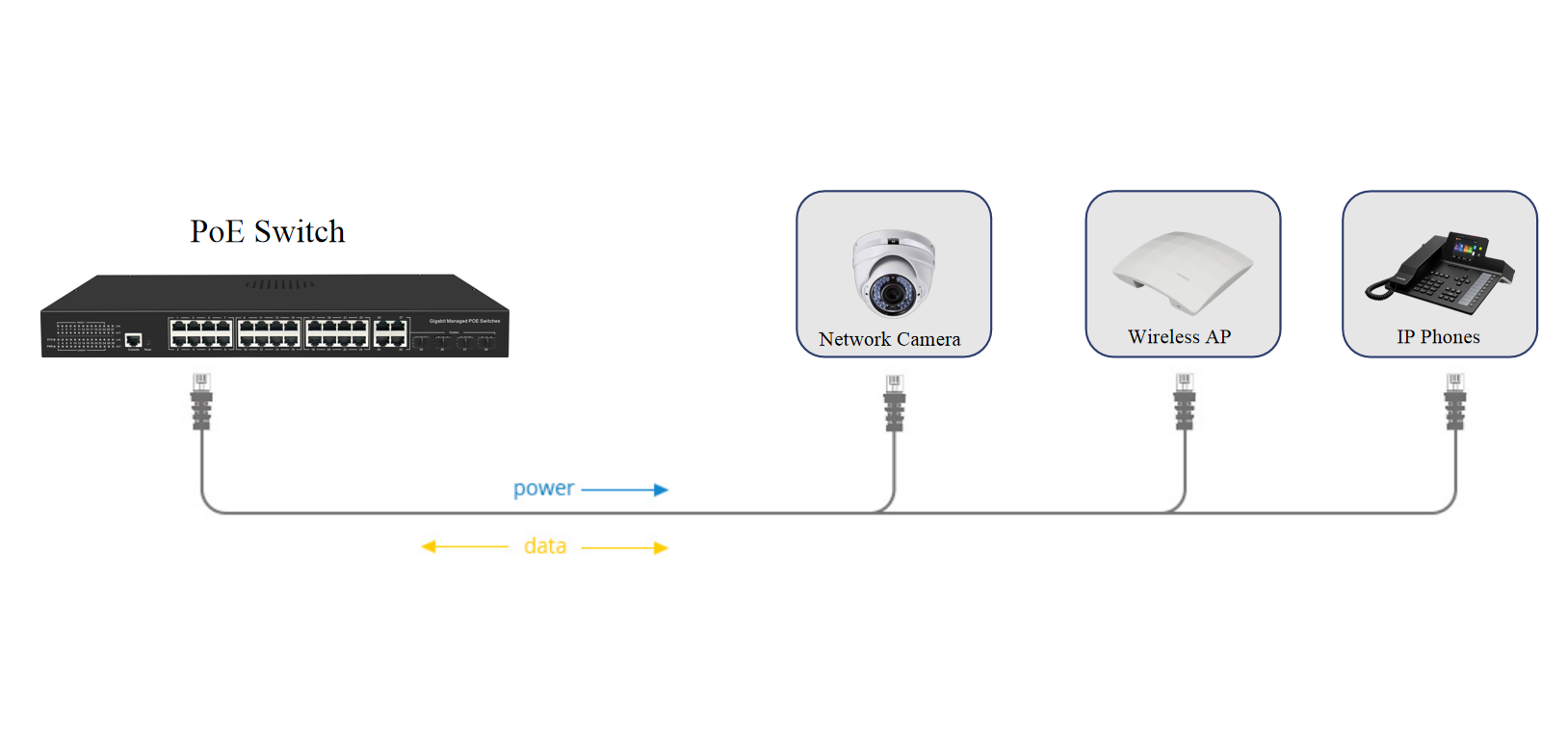

【連接示意圖】
【技術指標】
常規性能指標 | ||
產品名稱 | 32口千兆管理型PoE交換機 | |
產品型號 | ZX-AFGM-2444S | |
端口定義 | 24個千兆PoE+4個千兆網口+4個千兆SFP口（光電復用）+1個管理端口 | |
網絡協議 | IEEE 802.3 IEEE 802.3u IEEE 802.3ab/ad/az IIEEE 802.3x IEEE 802.1q IEEE 802.1p，QoS IGMP Snooping | |
PoE 參數 | PoE標準: 滿足IEEE802.3af /IEEE802.3at | |
單口最大：15.4 W (IEEE 802.3af) 單口最大：30 W (IEEE 802.3at) | ||
PoE 兼容性：IEEE 802.3af/at自適應 | ||
PoE口輸出電壓: DC 52V | ||
PoE供電線芯:1/2+ ; 3/6- | ||
網絡傳輸介質 | 10BASE-T: Cat3、4、5類UTP(≤100 米) 100BASE-TX: Cat5 類以上UTP(≤100 米) 1000BASE-TX: Cat5 類以上UTP(≤100 米) | |
光纖指標 | 多模光纖：850nm，1310nm 傳輸距離：550m/2Km 單模光纖：1310nm，1550nm 傳輸距離：20/40/60/80/100/120Km | |
Reset | 短按重啟，長按5秒恢復出廠設置 | |

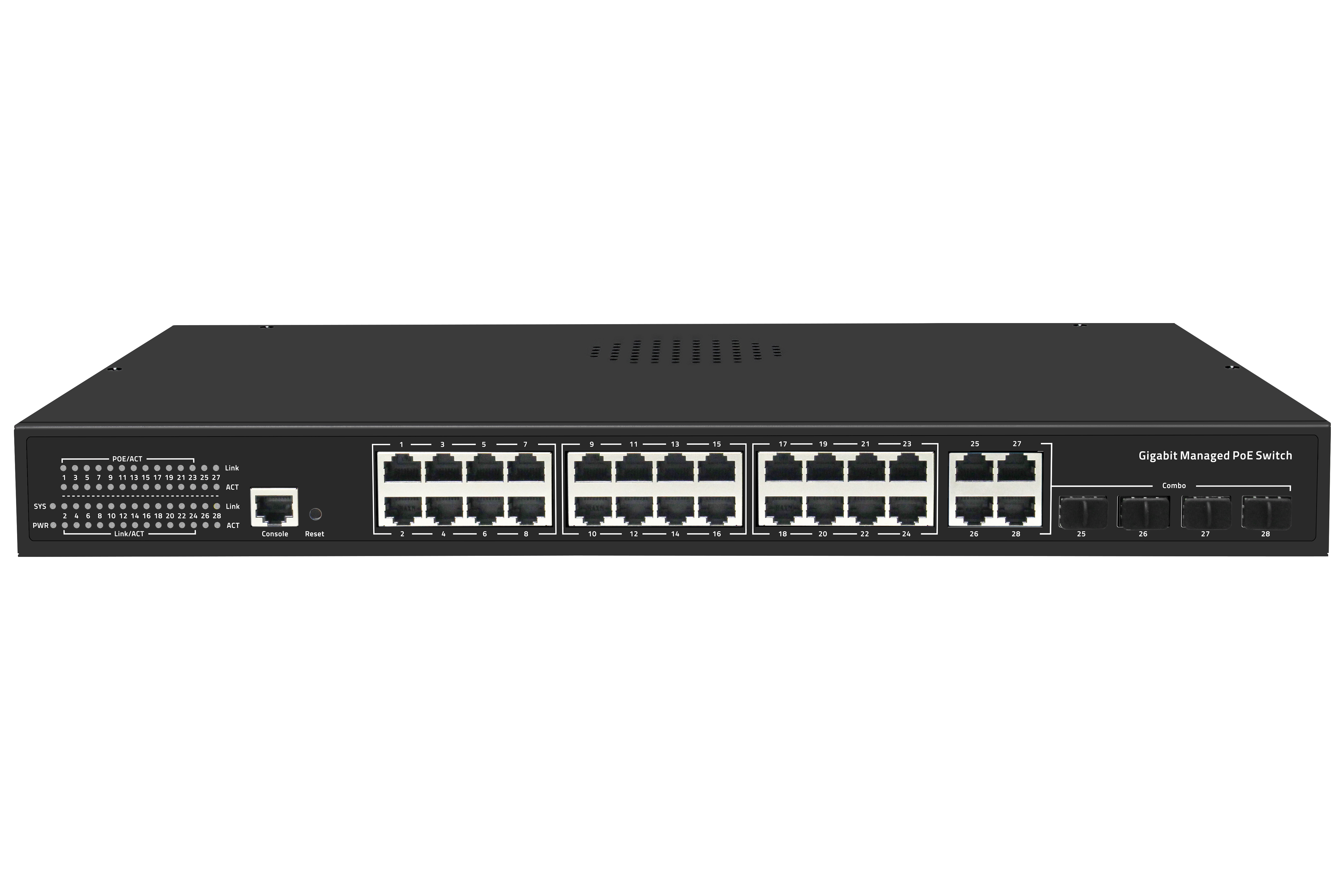

LED 指示 | PWR | 常亮：設備通電 不亮：設備不通電 |
SYS | 常亮：系統運行正常 閃爍：系統未啟動或者啟動失敗 | |
PoE/ACT 1-24 | 常亮：PoE供電正常 不亮：PoE不供電 | |
Link/ACT 1-24 | 常亮：鏈路正常 閃爍：鏈路數據傳輸 不亮：鏈路不通 | |
Link 25-28 | 常亮：鏈路正常 不亮：鏈路不通 | |
ACT 25-28 | 常亮：鏈路無數據 閃爍：鏈路數據傳輸 不亮：鏈路不通 | |

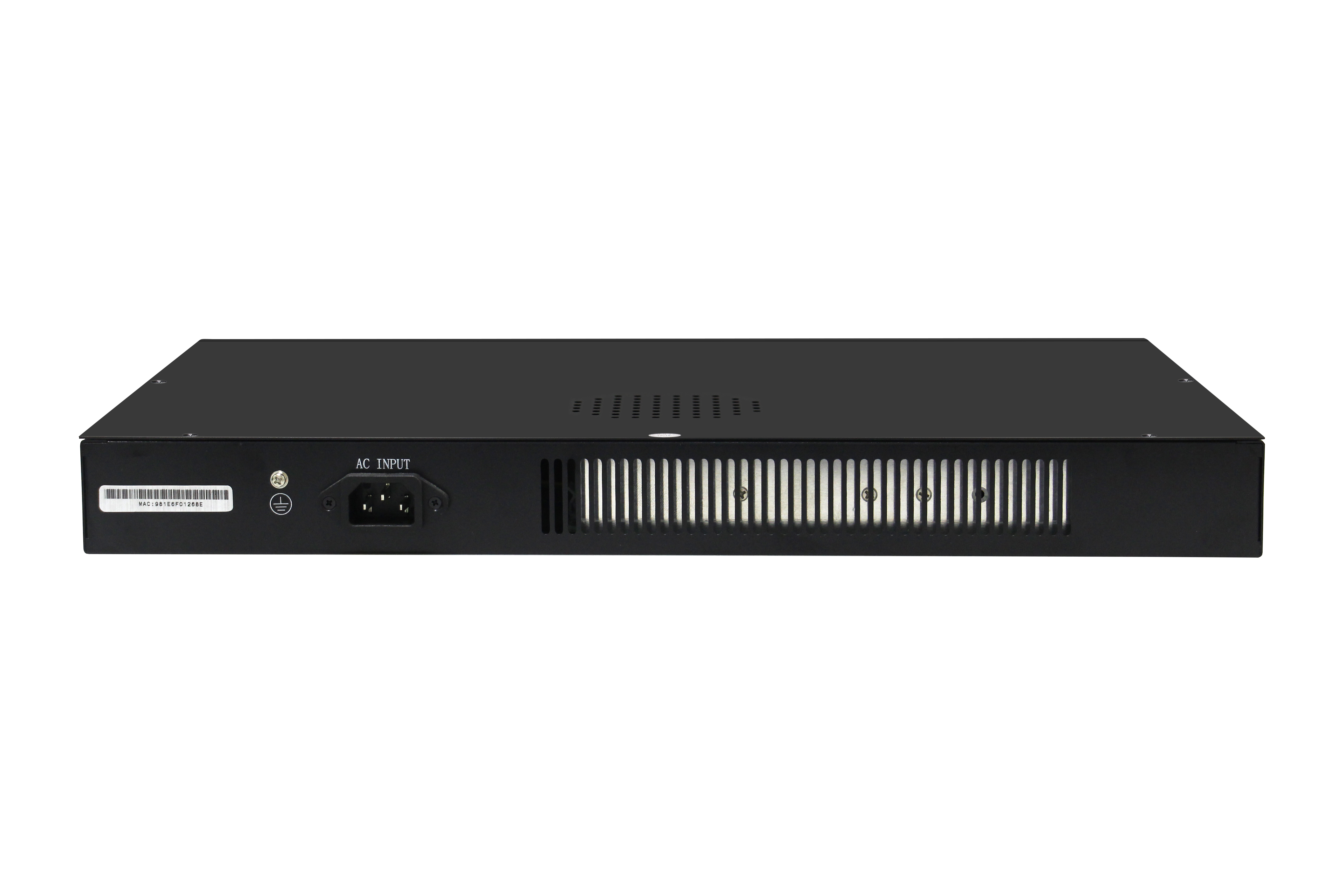

電源 | 機器輸入電壓: AC100-240V； 輸出DC52V7.69A 總功率：400W | |
外觀尺寸 | 產品尺寸 (L×W×H): 440*280*44mm 包裝尺寸 (L×W×H): 500* 365*85mm 產品重量：3.9kg 包裝重量：4.6kg | |
工作環境 | 工作溫度：-20~50°C 存放溫度：-40~85°C 工作濕度：最大相對濕度 90%，無冷凝 存放濕度：最大相對濕度 95%，無冷凝 工作高度：最大10,000 英尺（3,000 米） 存放高度：最大10,000 英尺（3,000 米） | |
認證 | CE、FCC、CCC、RoHS | |
平均無故障時間 | 100,000 小時 | |
包裝清單 | 1. 交換機：1臺 2. 電源線：1條 3. 串口線：1條 4. 說明書：1PCS 5. 合格證、保修卡：1PCS 6. 掛耳：1對 | |
質保 | 2年 | |
技術指標 | ||
交換容量 | 56Gbps | |
包轉發率 | 41.66Mpps | |
包緩存 | 4M | |
內存容量 | 128MB | |
閃存容量 | 16MB | |
MAC地址表 | 8K | |
VLANs | 4096 | |
巨型貞 | 9.6Kbytes | |
轉發模式 | 存儲轉發 | |
二層軟件功能 | ||
端口管理 | 使能/禁用端口 | |
speed、duplex、MTU設置 | ||
flow-control流控設置 | ||
端口信息查看 | ||
端口鏡像 | 支持端口、匯聚組出入方向 | |
端口限速 | 支持端口限速，限速粒度32Kbps | |
端口隔離 | 支持端口隔離設置 | |
風暴抑制 | 支持未知單播、未知組播、廣播風暴抑制 | |
鏈路匯聚 | 支持靜態手工匯聚 支持LACP動態匯聚 | |
VLAN | Access | |
Trunk | ||
hybrid | ||
支持基于端口、協議、MAC的VLAN劃分,Q in Q | ||
支持GVRP動態VLAN注冊 | ||
Voice VLAN | ||
MAC | 支持靜態添加、刪除 | |
MAC地址學習數量限制 | ||
支持動態老化時間設置 | ||
生成樹 | 802.1D標準生成樹（STP） | |
802.1w快速生成樹（RSTP） | ||
802.1s多生成樹（MSTP） | ||
組播 | 支持靜態添加、刪除 IGMP-snooping | |
支持MLD-Snooping | ||
支持v1/2/3動態組播偵聽 | ||
DDM | 支持SFP/SFP+DDM | |
擴展功能 | ||
ACL | 基于源MAC、目的MAC、協議類型、源IP、目的IP、L4端口號 | |
QOS | 基于802.1p(COS)分類 | |
基于DSCP分類 | ||
基于源IP、目的IP、端口號分類 | ||
支持SP、WRR調度策略 | ||
支持流量限速CAR | ||
LLDP | 支持LLDP鏈路發現協議 | |
用戶設置 | 添加/刪除用戶 | |
日志 | 用戶登錄、操作、狀態、事件記錄日志 | |
防攻擊 | DOS防御 | |
支持對CPU保護，限制上送cpu報文速率 | ||
ARP綁定(IP、MAC、PORT綁定) | ||
認證 | 支持802.1x端口認證 | |
支持AAA認證 | ||
網絡診斷 | 支持ping、telnet、trace | |
系統管理 | 設備復位、配置保存/恢復、升級管理、時間設定等 | |
管理功能 | ||
CLI | 支持串口命令行管理 | |
SSH | 支持SSHv1/2遠程管理 | |
TELNET | 支持telnet遠程管理 | |
WEB | 支持二層設置，二三層查看 | |
SNMP | SNMP V1/V2/V3 | |
支持trap：ColdStart、WarmStart、LinkDown、LinkUp | ||
RMON | 支持RMON v1 | |
PoE | 支持PoE配置，PoE排查管理等 | |
其他功能 | 支持DHCP Snooping、Option82、DHCP Server | |
支持動態ARP檢測 | ||
支持TACACS+認證 | ||
支持DNS設置 | ||
支持端口安全設置 | ||
支持MVR協議 | ||
支持電纜檢測VCT功能 | ||
支持UDLD協議 | ||
