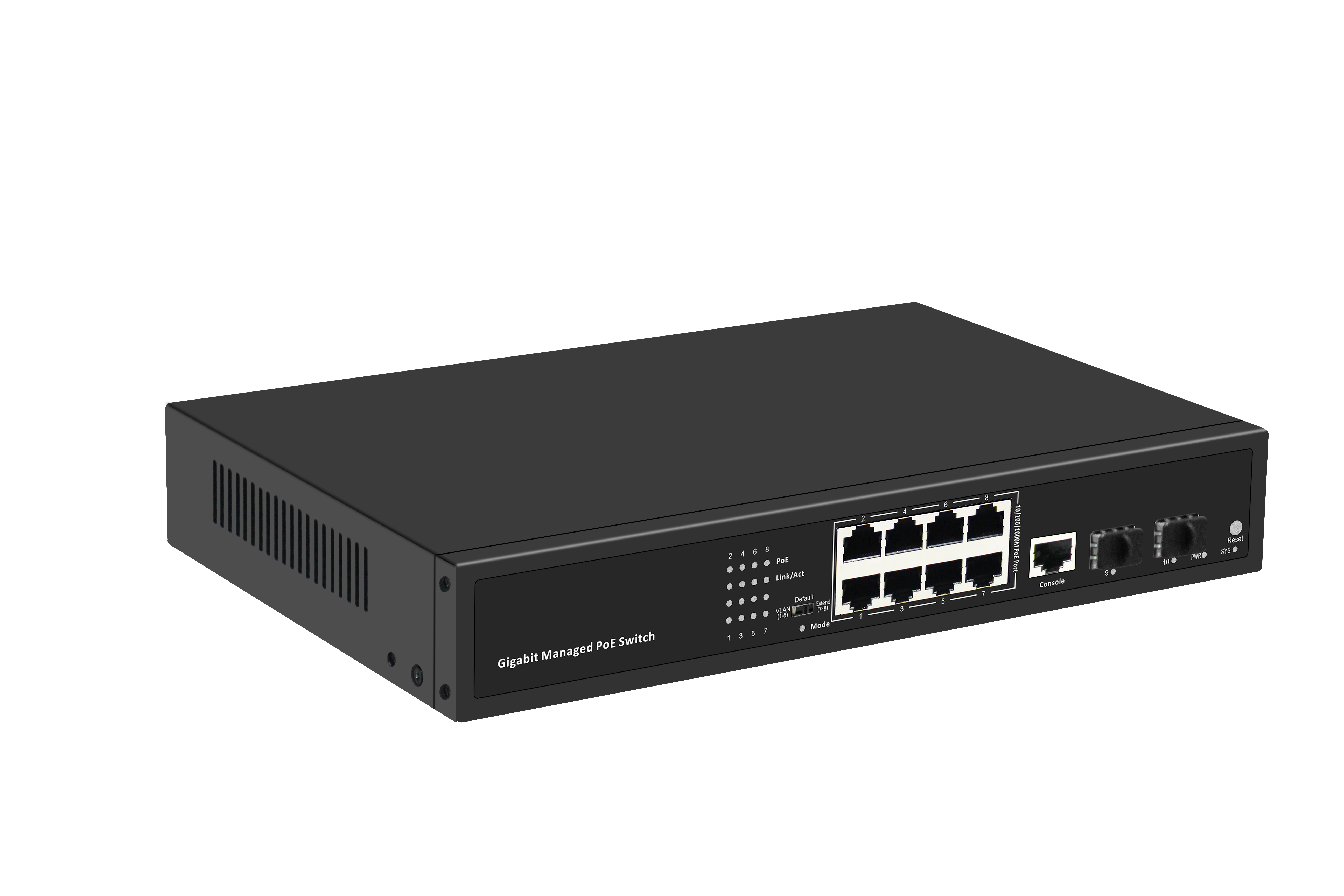

10口千兆管理型PoE交換機
電源:AC100-240V/50-60Hz
以太網:8*千兆PoE網口 2*千兆上聯光口 1 * Console
交換容量:20Gbps
【產品介紹】
10口千兆管理型PoE交換機，采用高質量高速率的網絡IC以及最具穩定性的PoE芯片，PoE口滿足IEEE802.3af/at標準，本系列PoE交換機能為10/100/1000M以太網提供無縫連接，且PoE供電端口可以自動檢測，符合標準的的受電設備并為其供電，非PoE設備智能檢測不供電，只傳輸數據。
PoE技術（Power over Ethernet）即以太網供電技術，它是指在為一些基于IP的終端（例如IP電話機，無線訪問AP，網絡攝像機等）傳輸數據信號的同時，還為此設備提供直流供電技術，這些接收直流供電的設備稱為受電設備。
【主要特點】
支持8個千兆PoE網口+2個千兆SFP口+1個管理端口
支持IEEE802.3、IEEE802.3x、IEEE802.3u、IEEE802.3ab、IEEE802.3z網絡協議
兼容IEEE802.3at（30W）和IEEE802.3af（15.4w）供電標準
以太網端口支持10/100/1000M速率自適應
支持PoE管理，PoE watch dog
面板指示燈監控工作狀態及幫助故障分析
無風扇設計,自然冷卻，兼容1U機架式安裝
支持802.1x端口認證，支持AAA認證，支持TACACS+認證
支持WEB、TELNET、 CLI、 SSH 、SNMP、 RMON管理
端口支持6KV防雷
【應用環境】
城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
寬帶專網: 適用于金融、政府、石油、電力、公安、教育等行業專網
多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
實時監控: 實時控制信號、圖像及數據同時傳輸
【技術指標】
輸入/輸出接口 | |
電源輸入 | AC100-240V/50-60Hz |
以太網 | 8*千兆PoE網口 2*千兆上聯光口 1 * Console |
性能 | |
交換容量 | 20Gbps |
包轉發率 | 14.88Mpps |
內存 DDR | 128MB |
閃存 Flash | 16MB |
包緩存 | 4M |
MAC地址表 | 8K |
巨型幀 | 9.6Kbytes |
VLANs | 4096 |
標準 | |
網絡協議 | IEEE802.3 (以太網) IEEE802.3u (快速以太網) IEEE 802.3ab （千兆以太網） IEEE 802.3z （千兆以太網光纖標準） IEEE802.3x (流量控制) IEEE 802.3ad（鏈路聚合） IEEE 802.1AB LLDP/LLDP-MED（鏈路層發現協議） IEEE 802.1D Spanning Tree Protocol(生成樹) IEEE 802.1w Rapid Spanning Tree Protocol (快速生成樹) IEEE 802.1s Multiple Spanning Tree Protocol (多生成樹) (快速生成樹) IEEE 802.1Q （虛擬局域網） IEEE 802.1p （VLAN標簽） IEEE 802.1X （用戶認證） IEEE 802.3ad （鏈路匯聚 |
PoE標準 | IEEE802.3af（15.4W） IEEE802.3at（30W） |
行業標準 | EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)、 EN61000-4-4 (EFT)、 EN61000-4-5 (Surge) |
網絡介質
| 10Base-T : Cat3、4、5類或以上UTP/STP(≤100m) 100Base-TX : Cat5 類或以上UTP/STP(≤100m) 1000Base-TX : Cat5 類或以上UTP/STP(≤100m) 多模光纖：50/125、62.5/125、100/140um 單模光纖：8/125、8.7/125、9/125、10/125um |
認證 | |
安全認證 | CE、FCC、RoHS |
環境標準 | |
工作環境 | 工作溫度：-20~50°C 存放溫度：-40~85°C 工作濕度 ：10%~90%，無冷凝 存放濕度：5%~90%，無冷凝 工作高度：最大10,000 英寸 存放高度：最大10,000 英寸 |
功能指示 | |
指示燈 | PWR，SYS，Mode、PoE、Link/ACT |
PWR（電源指示） | 常亮：設備通電 不亮：設備不通電 |
SYS（系統燈） | 常亮：系統運行正常 閃爍：系統未啟動或者啟動失敗 |
Mode（撥碼燈） | 常亮：VLAN 不亮：Default 閃亮：Extend |
PoE（PoE指示燈） | 常亮：PoE供電 不亮：PoE不供電 |
Link/ACT（鏈路&數據） | 常亮：鏈路連接正常 閃亮：數據傳輸 不亮：鏈路不通 |
撥碼開關 | VLAN、Default、Extend、Reset |
VLAN | 1-8口互相隔離，PoE watch dog開啟（硬件優先于軟件） |
Default | 所有端口都可相互交換， PoE watch dog關閉 |
Extend | 第7-8端口10M 250米，其余端口正常，PoE watch dog開啟（硬件優先于軟件） |
Reset | 短按重啟設備，長按5秒重置交換機 |
物理規格 | |
結構尺寸 | 產品尺寸：268*181*44mm 包裝尺寸：312*262*84mm 產品凈重：1.2KG 產品毛重：1.7KG |
裝箱信息 | 外箱尺寸：540*435*332mm 裝箱數量：10臺 裝箱重量：18KG |
電源電壓 | 輸入電壓 : AC 100-240 V/50-60Hz 電源功率：52V2.3A |
裝箱清單 | 交換機：1臺、說明書：1本、合格證：1本、電源線：1條、串口線1條、掛耳1對 |
訂購信息 | |
HR-AFGM-82NS | 10口千兆管理型PoE交換機 |
【軟件功能】
基本功能 | 支持硬件看門狗、恢復出廠設置、系統和端口LED |
支持全局信息、統計信息、日志信息 | |
支持用戶管理、告警管理、配置管理 | |
支持端口速率、雙工、流控、最大幀長配置 | |
支持端口鏡像、端口限速、端口節能 | |
PoE功能 | 支持PoE時間管理 |
支持PoE自動監測 / 看門狗 | |
PoE端口供電及功率配置 | |
VLAN | 支持 4K 個 VLAN |
支持 802.1Q VLAN，基于端口的VLAN | |
支持Access、Trunk、Hybrid VLAN模式 | |
支持 GVRP（VLAN注冊協議） | |
支持 MAC VLAN 、IP VLAN | |
支持 Voice VLAN | |
MAC 地址表 | 支持 MAC 地址自動學習和老化 |
支持靜態、動態、過濾地址表 | |
安全特性 | 口令保護 |
支持基于端口號、IP 地址、MAC 地址限制用戶訪問 | |
支持 HTTPS、SSH V1/V2 | |
支持 VLAN-IP-MAC-PORT 四元綁定 | |
支持 ARP 檢測、IP 源防護、DoS 防護 | |
支持 DHCP Snooping、DHCP 攻擊防護 | |
支持 802.1X 認證 | |
支持 AAA（認證、授權、計費），支持RADIUS協議、TACACS+ | |
支持端口安全、端口隔離 | |
訪問控制 | 支持 L2(Layer 2)～L4(Layer 4)包過濾功能 |
支持端口鏡像、流限速、QoS 重標記 | |
服務質量（QOS） | 支持 8 個端口隊列 |
支持端口優先級、802.1P 優先級、DSCP 優先級 | |
支持 SP、WRR、 優先級調度算法 | |
生成樹 | 支持 STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s)協議 |
支持多實例、支持聚合接口 | |
支持BPDU 保護 | |
組播 | 支持 IGMP v1/v2/v3 Snooping |
支持 MLD v1/v2 Snooping | |
支持二層組播的快速離開機制、查詢器 | |
支持二層 IPv4靜態組播 | |
支持二層 IPv6靜態組播 | |
支持 IGMP v1/v2/v3 三層組播 | |
風暴抑制 | 支持組播抑制 |
支持廣播抑制 | |
支持未知單播抑制 | |
環網保護 | 支持環網保護 |
鏈路匯聚 | 支持靜態匯聚 |
支持LACP 動態匯聚 | |
支持基于 IP、MAC、混合負載均衡模式 | |
最大支持 8 個匯聚組（每個匯聚組8個端口） | |
IPv6 | 支持 IPv6 Ping、IPv6 Traceroute、IPv6 Telnet |
支持 IPv6 SSH | |
支持 IPv6 HTTP 、IPv6 HTTPS | |
管理維護 | 支持 WEB 網管（HTTP、HTTPS） |
支持 CLI（Telnet、SSH V1/V2、本地串口） | |
支持 SNMP V1/V2/V3 | |
支持 RMON V2 | |
支持 LLDP設備發現 | |
支持 SNTP時間同步 | |
支持 DNS Client | |
支持 CPU 監控、內存監控 | |
支持系統日志、分級警告 | |
支持 Ping、Traceroute 檢測、線纜檢測 |

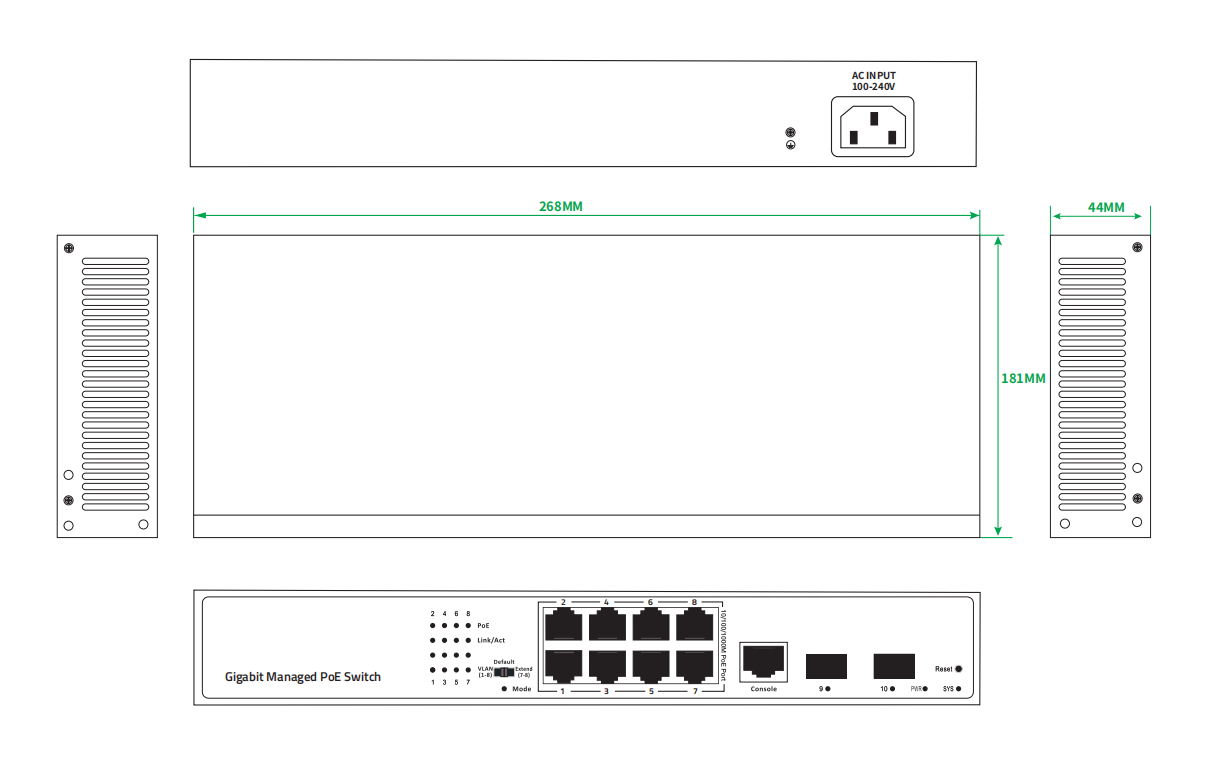

【產品結構】
