CITEL LED電涌保護器MLP1-230L-P/20K 法國西岱爾LED專用防雷器
Uc：:320Vac
Imax：:20KA

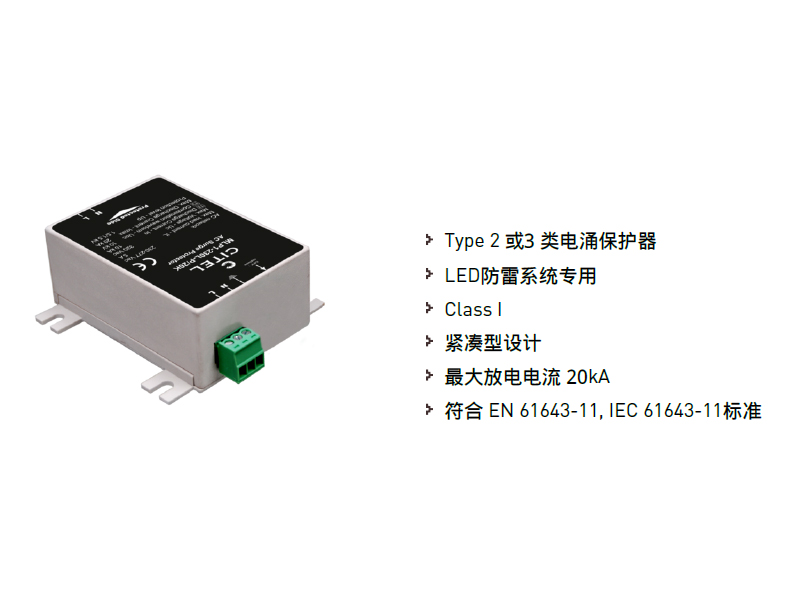

適用I類燈具LED電涌保護器MLP1-230L-P/20K
Type 2 或3 類電涌保護器
LED防雷系統專用
Class I
緊湊型設計
最大放電電流 20kA
符合 EN 61643-11, IEC 61643-11標準
MLP范圍是適用與LED照明系統的全系列的交流電涌保護器。有些版本配備了一個額外的數據線電涌保護(RS485或DALI)以提供一個與LED系統傳輸特性匹配的完整解決方案。通過這種方式，MLP系列能夠?qū)λ蠰ED應用提供有效的解決方案。 MLP電涌保護器是基于MOV和GDT可靠組合安裝的組件，能夠保護LED系統免受電涌侵襲而不會中斷。在極端的應用條件下，SPD會出現安全失效（中斷）。SPD的遠程信號故障指示功能是通過電源切斷來體現。
選擇更多型號：
MLP1-230L-P-2L MLP1-230L-P/20K MLP1-230L-P/DL MLP1-230L-P/RS MLP1-230L-W MLP1-230L-W-2L MLP1-230L-W/DL MLP1-230L-W/RS MLP2-230L-P MLP2-230L-P-2L MLP2-230L-P/DL MLP2-230L-P/RS MLP2-230L-W-2L MLP2-230L-W/DL MLP2-230L-W/RS MLP2-230S-P MLP2-230S-P/RS
電氣參數：
| SPD 類型 | 2+3 | |
| 系統 | 220-240V 單相 | |
| 配電制式 | TT-TN | |
| 標稱工作電壓 | Un | 230-277 Vac |
| 最大持續工作電壓-交流 | Uc | 320 Vac |
| 最大頻率 | f max. | 10 MHz |
| 最大負載電流 | IL | 5 A |
| 暫態過電壓 (TOV) 特性 - 5 秒 | UT | 335 Vac 耐受 |
| 暫態過電壓 (TOV)特性 - 120 min | UT | 440 Vac 安全分斷 |
| 殘流 | Ipe | 無 |
| 續流 | If | 無 |
| 標稱放電電流 | In | 10 kA |
| 最大放電電流 | Imax | 20 kA |
| 總最大放電電流 | Imax Total | 20 kA |
| 復合波耐受測試（GB/T18802.11） | Uoc | 20 kV |
| 過電壓耐受能力 IEEE C62.41.1 | 10 kV / 10 kA | |
| 保護模式 | 共模 / 差模 | |
| 電壓保護水平 L/N | Up L/N | 1.5 kV |
| 電壓保護水平 L/PE | Up L/PE | 1.5 kV |
| 電壓保護水平 共模/差模 | Up mc/md | 1.5 kV/ 1.5 kV |
| 額定短路電流 | Isccr | 10 000 A |
機械特性：
| 放電技術 | MOV+GDT | |
| 連接方式 | 螺釘連接：1.5mm2 max | |
| 安裝方式 | 平面安裝 | |
| 外殼材料 | 熱塑性材料，符合UL94 V-0 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | SPD分斷且電源中斷 | |
| 失效指示 | 綠燈熄滅線路斷開 | |
| 工作指示 | LED綠燈亮 | |
| 遙信告警 | 無 | |
| 產品尺寸 | 如圖示 | |
| 重量 | 0.086 kg |

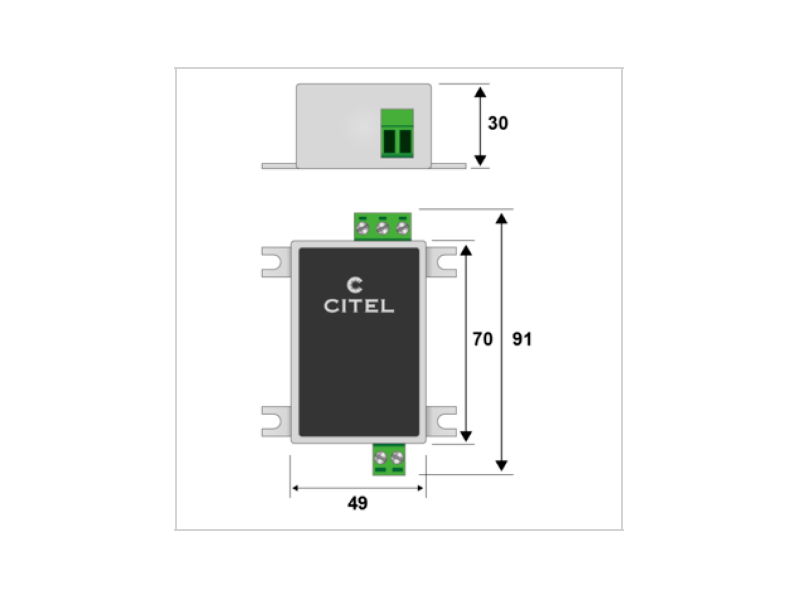

尺寸/電路圖：
