CITEL 光伏裝置電涌保護器-1500VDC 法國進口光伏專用電源防雷器
標稱開路電壓-光伏：:1000 Vdc
In：:20KA
Imax：:40KA
Iimp：:12.5KA
TYPE1+2光伏裝置電涌保護器-1500VDC
Type 1+2 光伏裝置電涌保護器
VG 技術
600 Vdc
無殘流無續流
延長壽命預期
Iimp：12.5 kA
共模/差模保護
標配遙信告警
符合 IEC 61643-11, EN 50539-11等標準
DS60VGPV/51是Type1+2型高能電涌保護器，用于保護光伏供電網絡中的雷電電涌電壓，建議在有直擊雷風險位置處安裝。 DS60VGPV/51 型電涌保護器可承受12.5 kA幅值的10/350μs波形雷電流,并采用CITEL的獨家專利“VG技術”。
選擇更多型號：
DS60VGPV-1000G/51 DS60VGPV-1500G/51 DS60VGPV-500 DS60VGPV-600G/51
電氣參數：
| SPD 類型 | 1+2 | |
| 系統 | 光伏工作電壓1000Vdc | |
| 標稱開路電壓-光伏 | Uocstc | 1000 Vdc |
| 最大持續工作電壓-光伏 | Ucpv | 1200 Vdc |
| 殘流 | Ipe | 無 |
| 持續工作電流-光伏 | Icpv | 無 |
| 續流 | If | 無 |
| 標稱放電電流 | In | 20 kA |
| 最大放電電流 | Imax | 40 kA |
| 沖擊電流 | Iimp | 12.5 kA |
| 總沖擊電流 | Itotal | 25 kA |
| 額定短路電流-光伏 | Iscpv | 15 000 A |
| 連接模式 | +/-/PE | |
| 保護模式 | 共模 / 差模 | |
| 電壓保護水平 +/- | Up | 5.4 kV |
| 電壓保護水平 +/PE (-/PE) | Up | 4.7 kV |
機械特性：
| 放電技術 | VG技術 (MOV+GSG) | |
| 連接方式 | 螺紋端子: 6-35mm2 | |
| 格式 | 一體化模塊 | |
| 安裝方式 | 35mm標準DIN安裝 | |
| 外殼材料 | 熱塑性材料，符合UL94 V-0 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | SPD從PV源分?jǐn)?/td> | |
| 失效指示 | 1機械故障指示 | |
| 遙信告警 | 250 Vac/0.5 A (AC) - 30 Vdc/3A (DC) | |
| 產品尺寸 | 如圖示 |

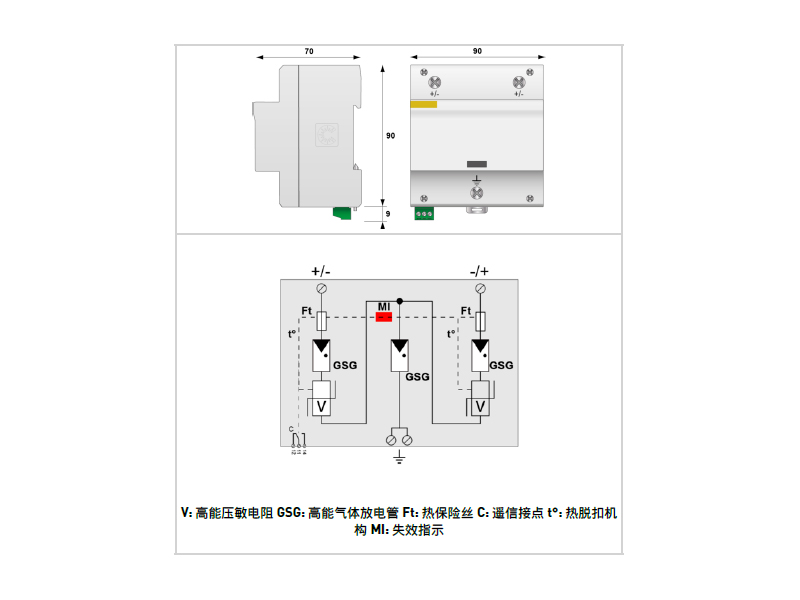

尺寸/電路圖：
