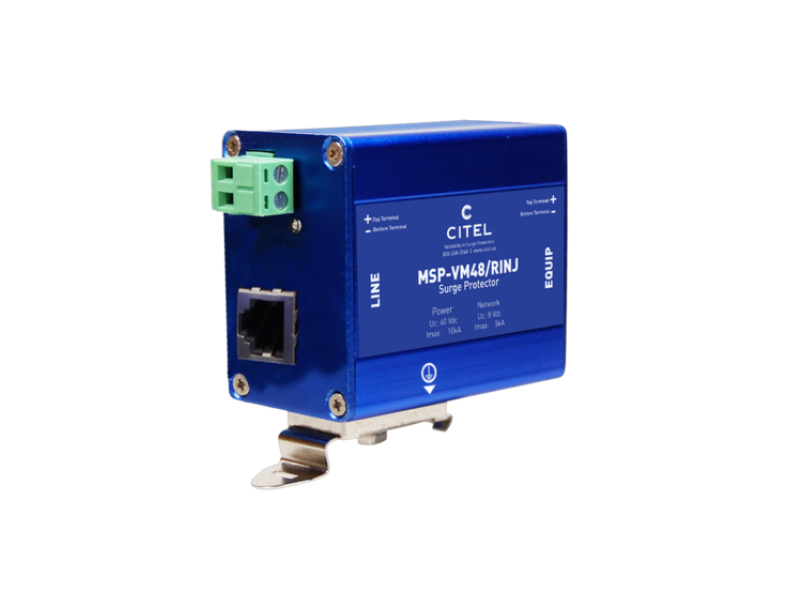

CITEL 視頻監控電涌保護器MSP-VM48/RINJ 進口電源網絡二合一防雷器
傳輸速率：:100M
Un：:24V
Imax：:10KA
視頻監控電涌保護器MSP-VM48/RINJ MSP-VM48/RINJ
監控?cái)z像機電涌保護器
電源 + 網絡 100 Base-TX (RJ45接口)
緊湊型鋁制外殼
DIN導軌安裝或面板安裝
MSP-VMxx-R系列電涌保護器的設計是為了保護視頻監控系統免受雷電或工業環境產生的瞬態過電壓的影響。 此型號系列安裝在緊湊的金屬外殼中,此型號匹配系統相連的所有線路：電源（230 Vac、24 Vdc、12 Vdc或120 Vac），數據型(6或8 Vdc)。 此系列緊湊型特征適用在很小的空間內便捷安裝。
選擇更多型號：
MSP-VM12/R MSP-VM120/R MSP-VM48/RINJ
電氣參數：
| 系統 | 4 對線100 Base-TX以太網 | |
| 標稱工作電壓 | Un | 24 Vac/Vdc |
| 直流標稱工作電壓 | Un-dc | 24 Vdc |
| 標稱開路電壓-光伏 | Uocstc | 24 Vdc |
| 最大持續工作電壓-交流 | Uc | 50 Vac |
| 最大持續工作電壓-光伏 | Ucpv | 38 Vdc |
| 最大持續工作電壓-直流 | Uc | 8 Vdc |
| 最大頻率 | f max. | 125 MHz |
| 插入損耗 | < 1dB | |
| 最大負載電流 | IL | 5 A |
| 殘流 | Ipe | < 0.1 mA |
| 工作電流 | Ic | 無 |
| 持續工作電流-光伏 | Icpv | < 0.1 mA |
| 續流 | If | 無 |
| 標稱放電電流 | In | 5 kA |
| 最大放電電流 | Imax | 10 kA |
| 復合波耐受測試（GB/T18802.11） | Uoc | 10 kV / 5 kA |
| 額定短路電流-光伏 | Iscpv | 1000 A |
| 連接模式 | +/-/PE | |
| 保護模式 | 共模 / 差模 | |
| 電壓保護水平 | Up | 0.22 kV |
| 電壓保護水平 | Up | 220 V |
| 電壓保護水平 L/N | Up L/N | 0.22 kV |
| 電壓保護水平 L/PE | Up L/PE | 20 V |
| 標稱放電電流 | In | 2.5 kA |
機械特性：
| SPD 結構 | 單相 | |
| 連接方式 | 螺紋端子 2.5 mm2 max. | |
| 格式 | DIN安裝 | |
| 安裝方式 | DIN安裝或平面安裝 | |
| 外殼材料 | 鋁 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | SPD分?jǐn)嗲译娫粗袛?/td> | |
| 失效指示 | 綠燈熄滅線路斷開 | |
| 工作指示 | LED綠燈亮 | |
| 備用組件 | DSM220-24DC | |
| 遙信告警 | 遙信轉換觸點信號輸出 | |
| 重量 | 0.111 kg |

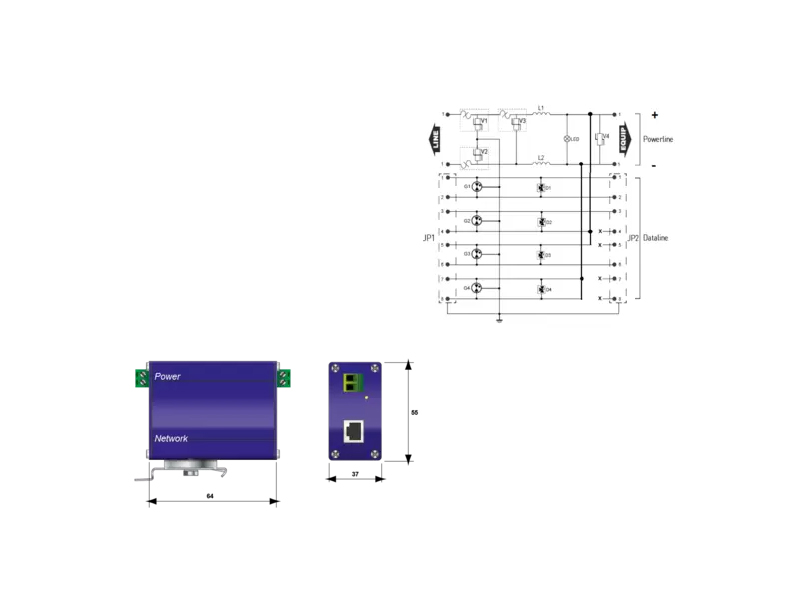

尺寸/電路圖：
