CITEL RF射頻同軸電涌保護器 進口天饋信號防雷器
頻率范圍：:DC-3.5GHz
插入損耗：:< 0.2 dB
阻抗：:50Ω
駐波比：:<1.2:1
Imax：:6KA

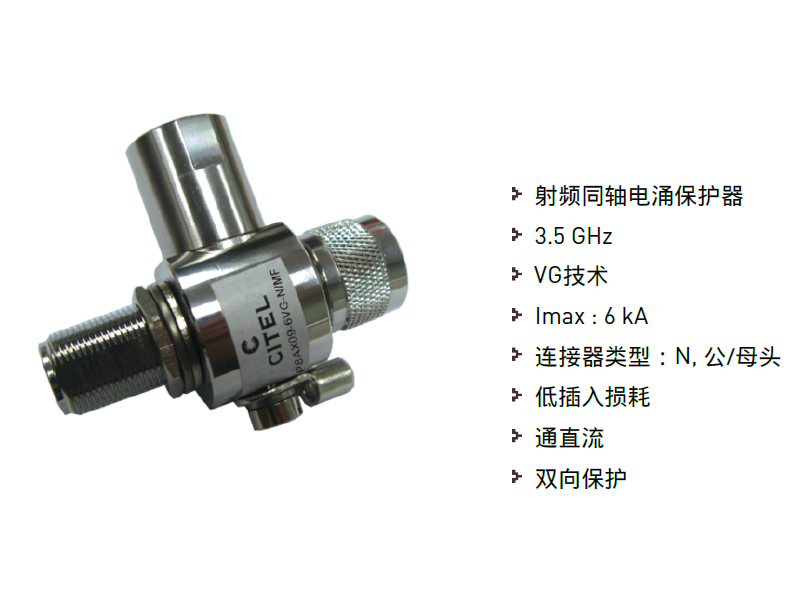

RF射頻同軸電涌保護器-VG技術P8AX09-VG-N/MF P8AX09-VG-N/MF
射頻同軸電涌保護器
3.5 GHz
VG技術
Imax : 6 kA
連接器類型：N, 公/母頭
低插入損耗
通直流
雙向保護
P8AX-VG電涌保護器是基于VG技術設計的，用于保護高達3.5 GHz頻率的同軸電纜。
選擇更多型號：

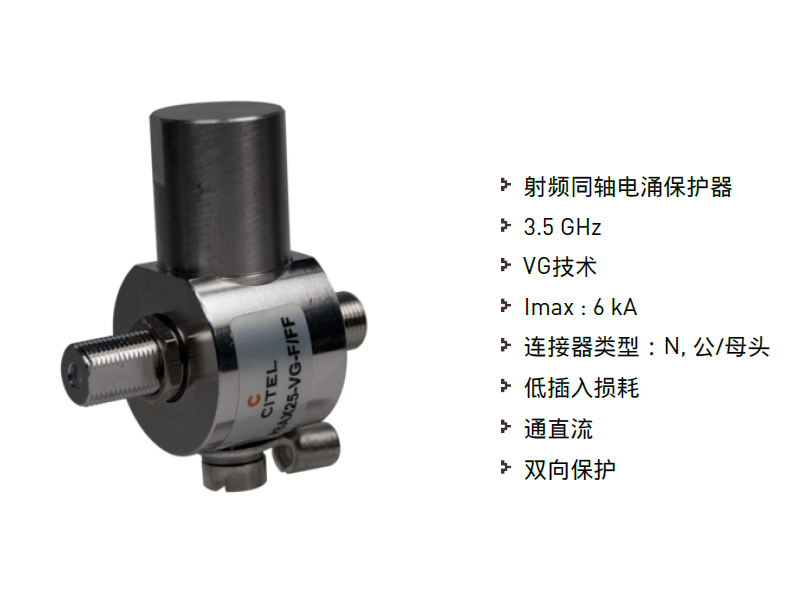

P8AX09-VG-N/MF P8AX25-VG-F/FF
電氣參數：
| 最大持續工作電壓-直流 | Uc | 72 V |
| 最大頻率 | f max. | DC-3.5GHz |
| 插入損耗 | < 0.2 dB | |
| 回波損耗 | > 20 dB | |
| 阻抗 | 50 ohms | |
| 駐波比 | <1.2:1 | |
| 最大負載電流 | IL | 10 A |
| 工作電流 | Ic | 無 |
| 最大放電電流 | Imax | 6 kA |
| 保護模式 | MC | |
| 電壓保護水平 | Up | < 800 V |
| 沖擊電流 | Iimp | 1 kA |
| 標稱放電電流 | In | 3 kA |
| 最大功率 | 70 W | |
| 通直流 | ZERTZAERTZERTZER | True |
機械特性：
| 放電技術 | VG技術 (MOV+GSG) | |
| 連接方式 | N 公頭/母頭 | |
| 安裝方式 | 法蘭盤形式 | |
| 外殼材料 | 黃銅表面三元合金處理 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP66 | |
| 戶外應用 | 適用 | |
| 過載故障模式 | 故障模式2（短路） | |
| 失效指示 | 信號中斷 | |
| 產品尺寸 | 如圖示 | |
| 連接材料 | Au-Ag | |
| 重量 | 0.194 kg |

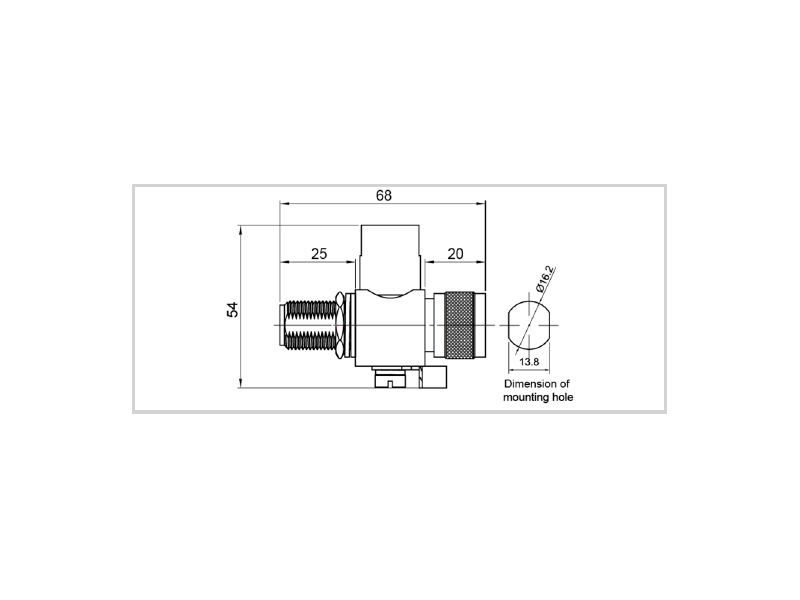

尺寸/電路圖：
