CITEL 射頻同軸電涌保護器CXC06-B/MF 西岱爾饋線防雷器
頻率范圍：:DC-70 MHz
插入損耗：:≤0.6 dB
阻抗：:50 ohms
駐波比:< 1.5:1
Imax：:10KA

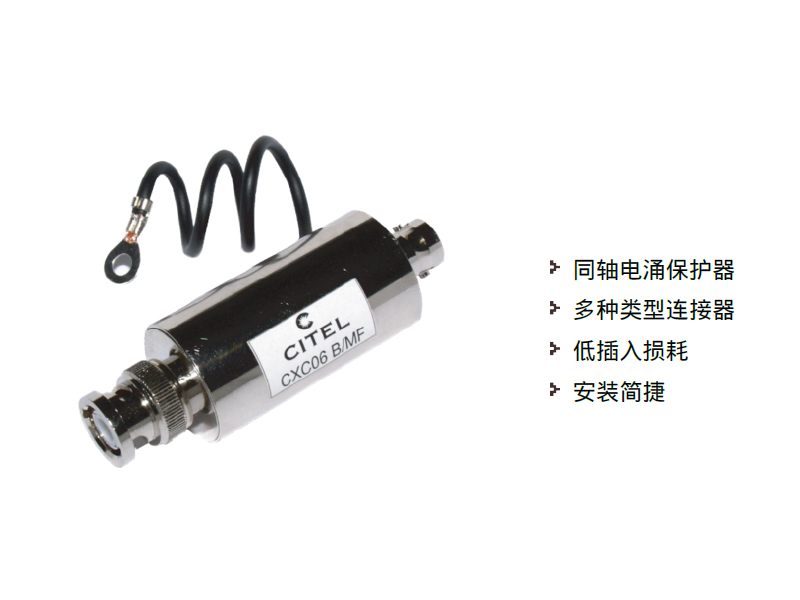

射頻同軸電涌保護器，適用于視頻傳輸網絡CXC06-B/MF CXC06-B/MF
同軸電涌保護器
多種類型連接器
低插入損耗
安裝簡捷
CXC電涌保護器是為了保護與計算機網絡、視頻傳輸?shù)韧S線路相連的敏感設備，防止雷電形成的瞬態電涌電壓造成的干擾。 CXC、氣體放電管/箝位二極管混合使用方案，實現大通流和低殘壓能力。
電氣參數：
| 系統 | 射頻同軸DC-70MHz | |
| 標稱工作電壓 | Un | 6 V |
| 最大持續工作電壓-直流 | Uc | 8 V |
| 最大頻率 | f max. | DC-70 MHz |
| 插入損耗 | ≤0.6 dB | |
| 回波損耗 | ≥20 dB | |
| 阻抗 | 50 ohms | |
| 駐波比 | < 1.5:1 | |
| 最大負載電流 | IL | 0.5 A |
| 工作電流 | Ic | 無 |
| 最大放電電流 | Imax | 10 kA |
| 電壓保護水平 | Up | 25V / 600V |
| 沖擊電流 | Iimp | 2.5 kA / 10 kA |
| 標稱放電電流 | In | 5 kA |
| 最大功率 | 6 W | |
| 通直流 | ZERTZAERTZERTZER | True |
機械特性：
| 放電技術 | GDT +R +二極管 | |
| 連接方式 | BNC 公頭/母頭 | |
| 格式 | 金屬外殼 | |
| 安裝方式 | 電纜直接連接 | |
| 外殼材料 | 黃銅 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | 故障模式2(短路） | |
| 失效指示 | 信號中斷 | |
| 產品尺寸 | 如圖示 | |
| 重量 | 0.064 kg |

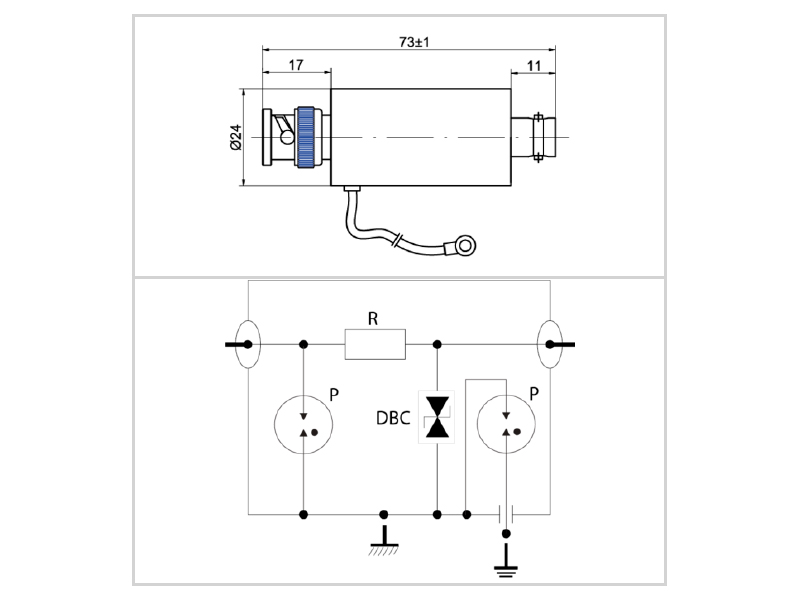

尺寸/電路圖：
