CITEL 射頻同軸電涌保護器 DC-7 GHZ 法國西岱爾饋線防雷器
頻率范圍：:DC-7 GHz
插入損耗：:﹤0.2dB
阻抗：:50Ω
駐波比：:﹤1.25:1
Imax：:20KA
最大功率：:70W
射頻同軸電涌保護器 DC-7 GHZ

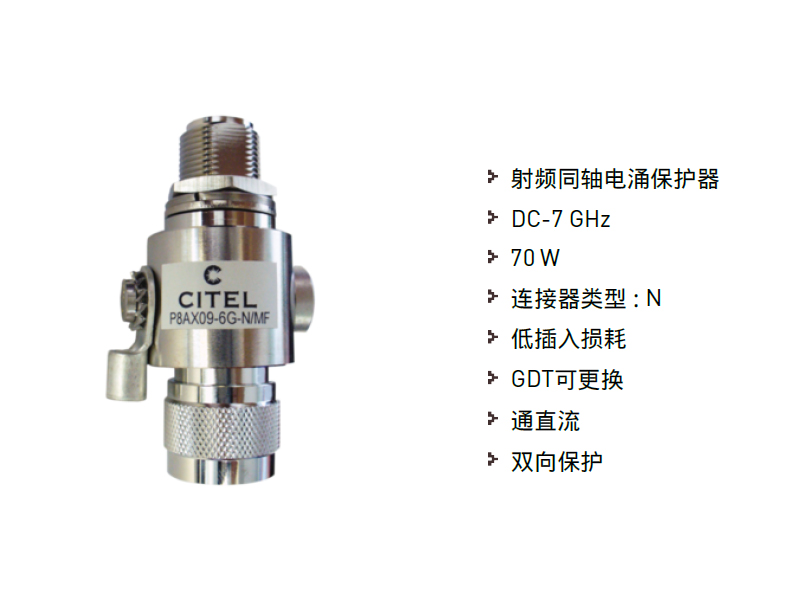

P8AX09-6G-N/MFP8AX09-6G-N/MF
射頻同軸電涌保護器
DC-7 GHz
70 W
連接器類型 : N
低插入損耗
GDT可更換
通直流
雙向保護
選擇更多型號：

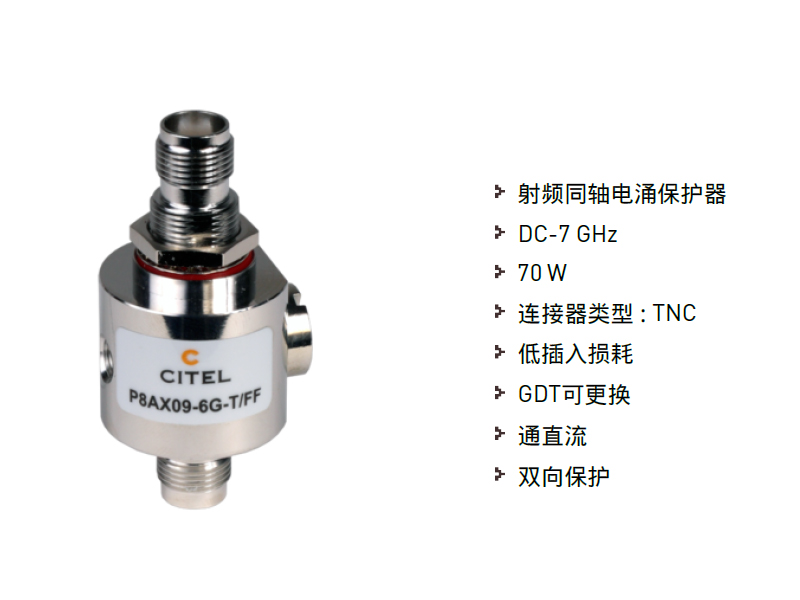

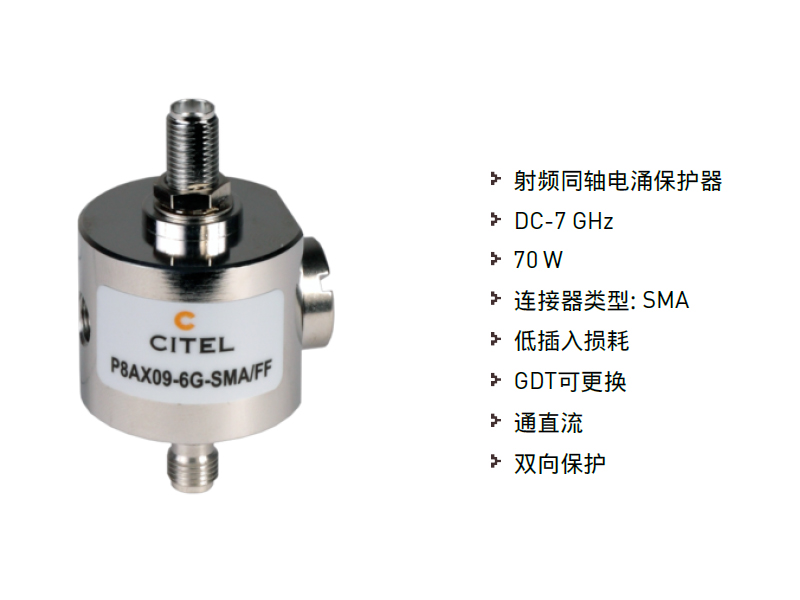

P8AX09-6G-N/MF P8AX09-6G-SMA/FF P8AX09-6G-SMA/MF P8AX09-6G-T/FF P8AX09-6G-T/MF P8AX25-6G-4310/FF P8AX25-6G-N/FF P8AX25-6G-N/MF P8AX25-6G-SMA/FF P8AX25-6G-SMA/MF P8AX25-6G-T/FF P8AX25-6G-T/MF
電氣參數：
| 頻率范圍 | f | DC-7 GHz |
| 插入損耗 | < 0.2 dB | |
| 回波損耗 | > 19 dB | |
| 阻抗 | 50 ohms | |
| 駐波比 | <1.25:1 | |
| 最大負載電流 | IL | 10 A |
| 工作電流 | Ic | 無 |
| 最大放電電流 | Imax | 20 kA |
| 保護模式 | MC | |
| 電壓保護水平 | Up | < 1100 V |
| 沖擊電流 | Iimp | 1 kA |
| 標稱放電電流 | In | 5 kA |
| 最大功率 | 70 W | |
| 典型通過能量 | 2.2 mJ | |
| 通直流 | ZERTZAERTZERTZER | True |
| 絕緣電阻 | IR | ≥10 GOhms |
機械特性：
| 放電技術 | 氣體放電管 | |
| 連接方式 | N 公頭/母頭 | |
| 安裝方式 | 法蘭盤形式 | |
| 外殼材料 | 黃銅表面三元合金處理 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP66 | |
| 戶外應用 | 適用 | |
| 過載故障模式 | 故障模式2（短路） | |
| 失效指示 | 信號中斷 | |
| 備用組件 | 2 x BA HF - 90/20 | |
| 產品尺寸 | 如圖示 | |
| 連接材料 | Au-Ag | |
| 重量 | 0.175 kg |

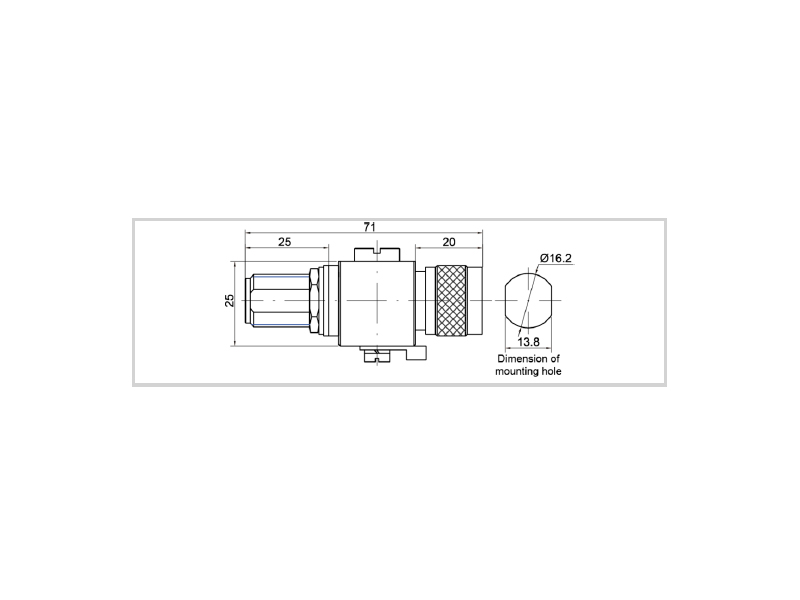

尺寸/電路圖：
