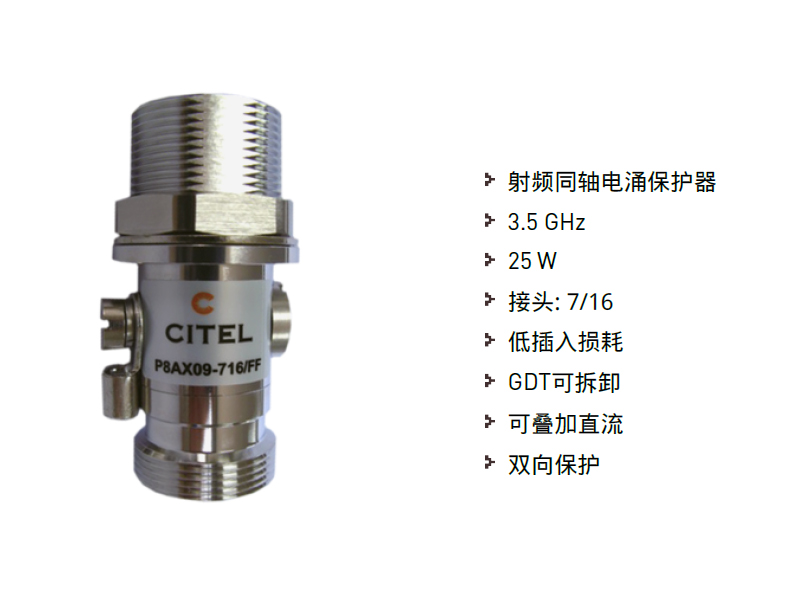

CITEL 射頻同軸電涌保護器-8.5 GHZ P8AX09-716/FF 法國西岱爾天饋信號防雷器
插入損耗：:﹤0.2dB
阻抗：:50Ω
駐波比：:﹤1.2:1
Imax：:20KA
最大功率：:25W
頻率：:3.5G
射頻同軸電涌保護器-8.5 GHZ P8AX09-716/FF P8AX09-716/FF
射頻同軸電涌保護器
3.5 GHz
25 W
接頭: 7/16
低插入損耗
GDT可拆卸
可疊加直流
雙向保護
P8AX系列是基于氣體放電管(GDT)和射頻線路電涌保護實現。 P8AX可用于不同的功率和同軸連接接口，其中P8AX可提供饋通安裝版本和不同特征阻抗版本。
選擇更多型號：
P8AX09-4310/MF P8AX09-716/FF P8AX09-716/MF P8AX09-B/FF P8AX09-B/MF P8AX09-F/FF P8AX09-F/MF P8AX09-N/MF P8AX09-SMA/FF P8AX09-SMA/MF P8AX09-T/FF P8AX09-T/MF P8AX15-B/FF P8AX15-B/MF P8AX15-N/FF P8AX15-N/MF P8AX15-NWSMA/FF P8AX15-SMA/FF P8AX15-SMA/MF P8AX25-4310/MF P8AX25-716/FF P8AX25-716/MF P8AX25-B/FF P8AX25-B/MF P8AX25-F/FF P8AX25-F/MF P8AX25-N/FF P8AX25-N/MF P8AX25-NWSMA/FF P8AX25-SMA/FF P8AX25-SMA/MF P8AX25-T/FF P8AX25-T/MF P8AX50-4310/MF P8AX50-716/FF P8AX50-716/MF P8AX50-B/FF P8AX50-B/MF P8AX50-N/FF P8AX50-N/MF P8AX50-NWSMA/FF P8AX50-T/FF P8AX60-N/FF P8AX80-716/FF P8AX80-716/MF
電氣參數：
| 頻率范圍 | f | DC-3.5 GHz |
| 插入損耗 | < 0.2 dB | |
| 回波損耗 | > 20 dB | |
| 阻抗 | 50 ohms | |
| 駐波比 | <1.2:1 | |
| 最大負載電流 | IL | 10 A |
| 殘流 | Ipe | 無 |
| 最大放電電流 | Imax | 20 kA |
| 保護模式 | MC | |
| 電壓保護水平 | Up | < 650 V |
| 沖擊電流 | Iimp | 1 kA |
| 標稱放電電流 | In | 5 kA |
| 最大功率 | 25 W | |
| 典型通過能量 | 300 μJ | |
| 通直流 | ZERTZAERTZERTZER | True |
| 絕緣電阻 | IR | ≥10 GOhms |
機械特性：
| 放電技術 | 氣體放電管 | |
| 連接方式 | 7/16 母頭/母頭 | |
| 安裝方式 | 法蘭盤形式 | |
| 外殼材料 | 黃銅表面三元合金處理 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP66 | |
| 戶外應用 | 適用 | |
| 過載故障模式 | 故障模式2（短路） | |
| 失效指示 | 信號中斷 | |
| 備用組件 | BBHF-90V | |
| 產品尺寸 | 如圖示 | |
| 連接材料 | Au-Ag |

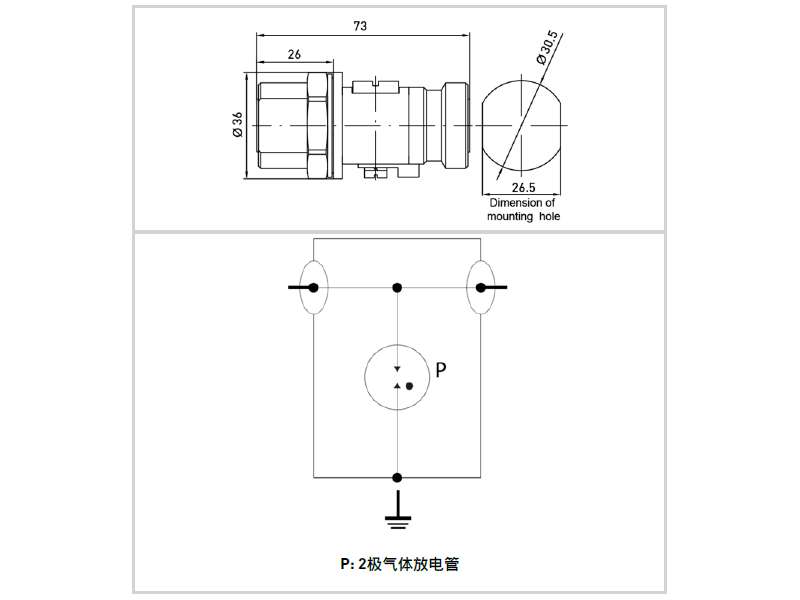

尺寸/電路圖：
