CITEL 4對線通信網絡電涌保護裝置B480-06D3
Un：:6V
Imax：:20KA
Iimp：:2.5KA
保護線路：:4對線保護
信號/數據電涌保護器 1到4對線
B180，B280和B480電涌保護器旨在保護連接到電話或數據網絡的終端免受電涌電壓的影響。

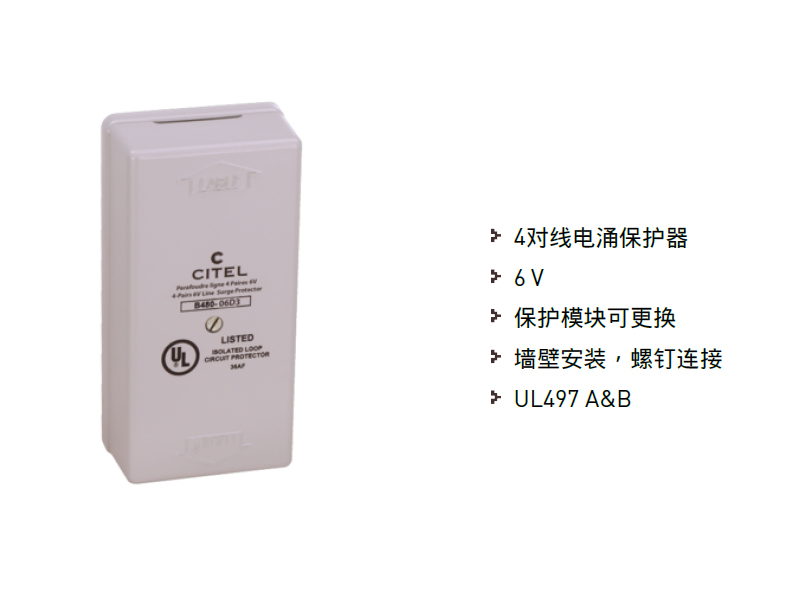

4對線通信網絡電涌保護裝置B480-06D3 B480-06D3
4對線電涌保護器
6 V
保護模塊可更換
墻壁安裝，螺釘連接
UL497 A&B
選擇更多型號：
B480-06D3 B480-12D3 B480-24D3 B480-48D3 B480-T
電氣參數：
| 系統 | RS422,RS485 | |
| 標稱工作電壓 | Un | 6 V |
| 最大持續工作電壓-直流 | Uc | 8 V |
| 最大頻率 | f max. | > 3 MHz |
| 插入損耗 | < 1 dB | |
| 最大負載電流 | IL | 300 mA |
| 最大放電電流 | Imax | 20 kA |
| 總最大放電電流 | Imax Total | 20 kA |
| 線路電感 | 無 | |
| 保護模式 | 共模 / 差模 | |
| 電壓保護水平 | Up | 20 V |
| 電壓保護水平 | Up | 20 V |
| 最大電容 | C | < 500 pF |
| 沖擊電流 | Iimp | 2.5 kA |
| 標稱放電電流 | In | 5 kA |
| 表格類型 | B | |
| 串聯阻抗 | < 4.7 Ohm |
機械特性：
| 放電技術 | GDT+嵌位二極管 | |
| SPD 結構 | 4對線 | |
| 連接方式 | 螺紋端子 - 最小/最大截面積: 0.4/1.5 mm2 | |
| 格式 | 平面安裝 | |
| 安裝方式 | 平面安裝（不含螺絲） | |
| 外殼材料 | 熱塑性材料，符合UL94 V-0 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | 故障模式2(短路） | |
| 備用組件 | S480-06D3 | |
| 遙信告警 | 無 | |
| 產品尺寸 | 如圖示 | |
| 重量 | 0.063 kg |

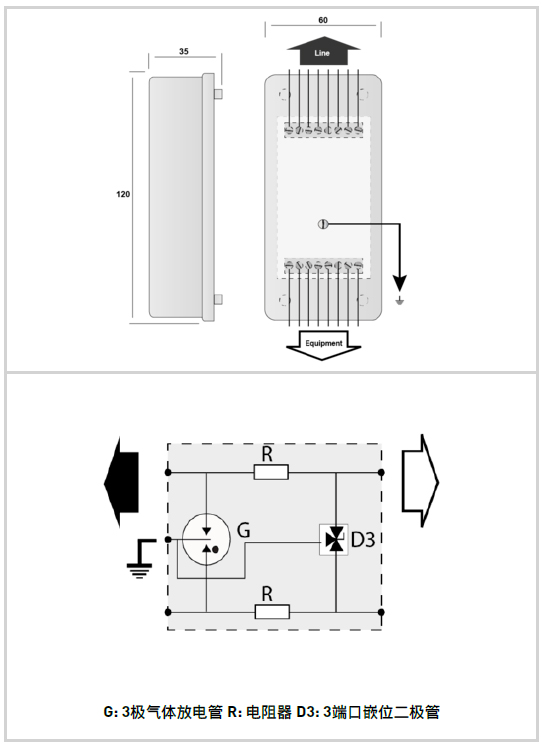

尺寸/電路圖：
