CITEL 1對線DIN導軌可插拔電訊信號線路電涌保護器DLAS1-06D3DLAS1-06D3
1對線DIN導軌可插拔電訊信號線路電涌保護器DLAS1-06D3DLAS1-06D3

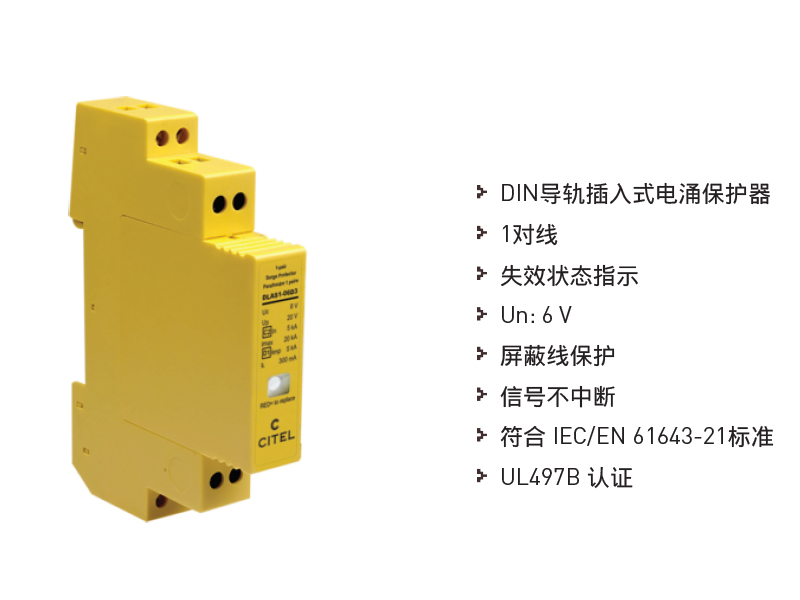

DIN導軌插入式電涌保護器
1對線
失效狀態指示
Un: 6 V
屏蔽線保護
信號不中斷
符合 IEC/EN 61643-21標準
UL497B 認證
LA電涌保護器用于保護連接到工業母線、電信線路或數據線路的終端設備免受雷電產生的電涌電壓。 這些電涌保護器必須安裝在對稱的DIN軌道上，可用于大多數輸電線路:線路電壓為6至170V，比特率高達10Mbit/s。 這些產品用于1對線電涌保護器，模塊可插拔，便于維護。
選擇更多型號：
DLAS1-06D3 DLAS1-06D3/R DLAS1-12D3 DLAS1-12D3/R DLAS1-24D3 DLAS1-24D3/R DLAS1-48D3 DLAS1-48D3/R
電氣參數：
| 系統 | RS422 | |
| 標稱工作電壓 | Un | 24 V |
| 標稱工作電壓 | Un | 6 V |
| 最大持續工作電壓-直流 | Uc | 8 V |
| 最大頻率 | f max. | > 3 MHz |
| 插入損耗 | < 1 dB | |
| 最大負載電流 | IL | 300 mA |
| 最大放電電流 | Imax | 20 kA |
| 線路電感 | 無 | |
| 保護模式 | 共模 / 差模 | |
| 電壓保護水平 | Up | 20 V |
| 沖擊電流 | Iimp | 5 kA |
| 標稱放電電流 | In | 5 kA |
| 標稱放電電流（線-線） | In L/L | 5 kA |
| 標稱放電電流（線對地） | In L/PE | 5 kA |
| 串聯阻抗 | < 4.7 Ohm |
機械特性：
| 放電技術 | GDT+嵌位二極管+PTC（熱敏電阻） | |
| SPD 結構 | 1對線+屏蔽 | |
| 連接方式 | 螺紋端子橫截面 0.5-2.5 mm2 | |
| 格式 | 可插拔模塊 | |
| 安裝方式 | 35mm標準DIN安裝 | |
| 外殼材料 | 熱塑性材料，符合UL94 V-0 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | 短路-傳輸中斷-故障模式2 | |
| 失效指示 | LED紅燈亮 | |
| 備用組件 | DLAS1M-06D3 | |
| 產品尺寸 | 如圖示 | |
| 重量 | 0.066 kg |

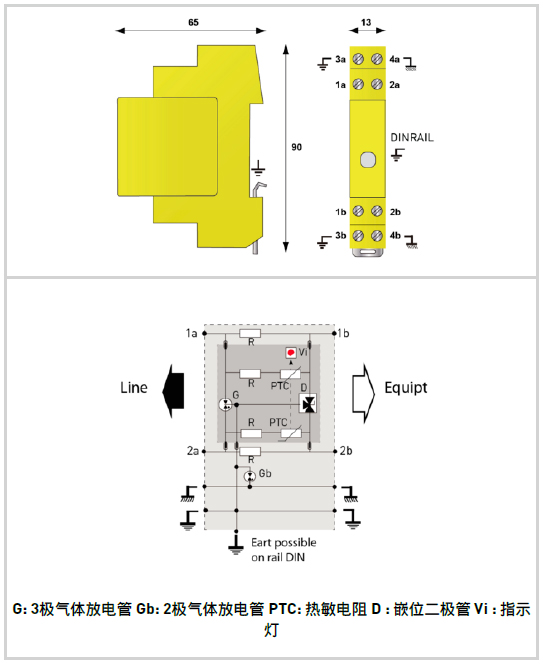

尺寸/電路圖：
