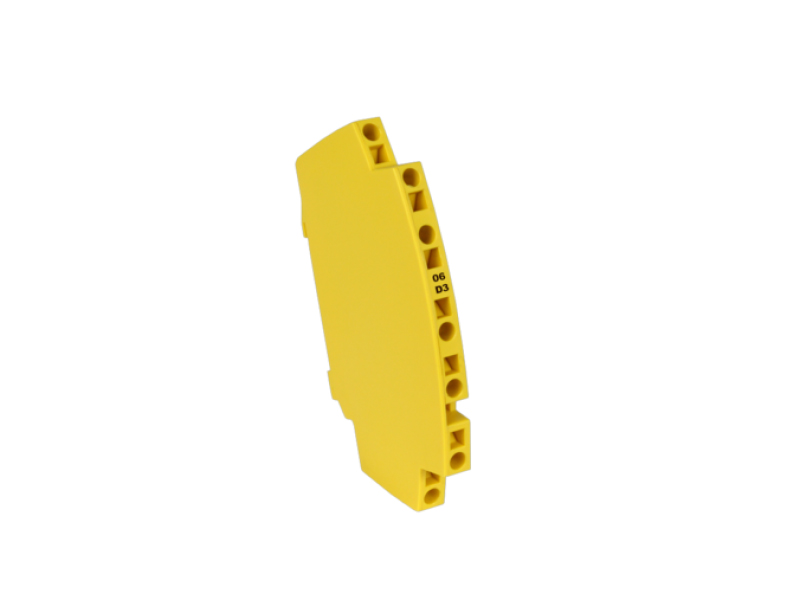

CITEL 1對線一體式電訊信號線路電涌保護器DLC-06D3DLC-06D3
保護線路：:1對線保護
Un：:6V
Imax：:10KA
1對線一體式電訊信號線路電涌保護器DLC-06D3DLC-06D3
DIN導軌安裝
適用于電信和數據線路
緊湊型一體式結構
一對線+屏蔽線保護
符合IEC 61643-21,GB/T 18802.21標準
DLC緊湊型電涌保護器的設計是為了保護連接到工業總線、電信線路或數據線的終端設備，以防止雷擊引起的電涌電壓。 該系列電涌保護器適配安裝在對稱DIN軌道，并且適用于大多數信號傳輸線路。 此系列是具有一體式外殼的單對線保護電涌保護器。
選擇更多型號：
DLC-06D3 DLC-12DBC DLC-170 DLC-24D3 DLC-24DBC DLC-48D3 DLC-48DBC
電氣參數：
| 系統 | RS422,RS485 | |
| 標稱工作電壓 | Un | 6 V |
| 最大持續工作電壓-直流 | Uc | 8 V |
| 最大頻率 | f max. | > 3 MHz |
| 插入損耗 | < 1 dB | |
| 最大負載電流 | IL | 300 mA |
| 最大放電電流 | Imax | 10 kA |
| 線路電感 | 無 | |
| 保護模式 | 共模 / 差模 | |
| 電壓保護水平 | Up | 25 V |
| 沖擊電流 | Iimp | 2.5 kA |
| 標稱放電電流 | In | 5 kA |
| 標稱放電電流（線-線） | In L/L | 5 kA |
| 標稱放電電流（線對地） | In L/PE | 5 kA |
| 串聯阻抗 | < 4.7 Ohm |
機械特性：
| 放電技術 | GDT+嵌位二極管 | |
| SPD 結構 | 1對線+屏蔽 | |
| 連接方式 | 彈簧壓接- 橫截面1.5 mm2 max. | |
| 格式 | DIN安裝 | |
| 安裝方式 | 35mm標準DIN安裝 | |
| 外殼材料 | 熱塑性材料，符合UL94 V-0 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | 故障模式2(短路） | |
| 失效指示 | 信號中斷 | |
| 備用組件 | DLAM-06D3 | |
| 產品尺寸 | 如圖示 | |
| 重量 | 0.063 kg |

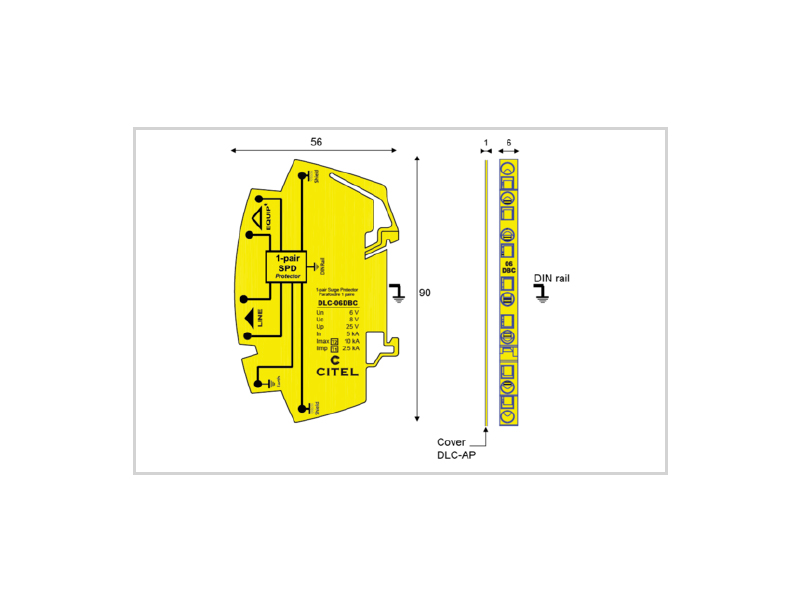

尺寸/電路圖：
