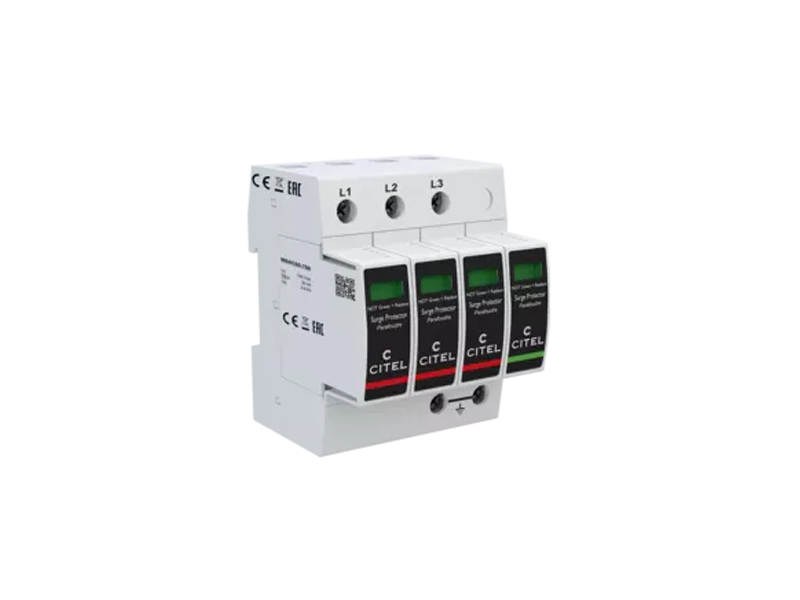

CITEL 交流電源電涌保護器 DACF15-10-150 法國西岱爾原裝進口電源防雷器
In ::5KA
Imax：:15KA
Type 2 交流電涌保護器
In : 5 kA
Imax : 15 kA
內置脫離裝置
每個模塊均可插拔
遙信告警可選
符合 EN 61643-11, UL1449 ed.4, IEC 61643-11 標準
Type2型DACF15系列主要用于主配電盤的單相和三相交流網絡電涌保護。 除了熱脫扣機構外，該系列還配備了內置熔絲以防護短路電流，從而無需按標準要求再使用外部保險絲或斷路器。 內置熔絲或壓敏電阻其中一個動作將激活故障指示和遠程遙信（可選）。 這個緊湊的解決方案簡化了安裝方式并實現了極致空間。 DACF15系列電涌保護器設計用于多極配置，以保護單相，三相。
選擇更多型號：
DACF15-10-150 DACF15-10-275 DACF15-10-320 DACF15-10-440 DACF15-11-275 DACF15-30-275 DACF15-30-440 DACF15-31-275 DACF15-40-440
電氣參數：
| SPD 類型 | 2 (或3) | |
| 最大持續工作電壓-交流 | Uc | 150 Vac |
| 暫態過電壓 (TOV) 特性 - 5 秒 | UT | 180 Vac (耐受) |
| 暫態過電壓 (TOV)特性 - 120 min | UT | 230 Vac 耐受 |
| 殘流 | Ipe | < 1 mA |
| 續流 | If | 無 |
| 標稱放電電流 | In | 5 kA |
| 最大放電電流 | Imax | 15 kA |
| 復合波耐受測試（GB/T18802.11） | Uoc | 10 kV |
| 電壓保護水平 | Up | 0.6 kV |
| 額定短路電流 | Isccr | 100 000 A |
機械特性：
| 放電技術 | MOV | |
| SPD 結構 | 1極 | |
| 連接方式 | 螺紋端子: 2.5-25 mm2 (極限35 mm2) | |
| 格式 | 可插拔模塊 | |
| 對 | ||
| 安裝方式 | 35mm標準DIN安裝 | |
| 外殼材料 | 熱塑性材料，符合UL94 V-0 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | 脫離電網（脫扣動作） | |
| 失效指示 | 1機械故障指示 | |
| 備用組件 | MDACF15-150 | |
| 遙信告警 | DACF15S-10-150 : 遙信轉換觸點信號輸出（可選） | |
| 遙信接線 | 1.5 mm2 max. | |
| 產品尺寸 | 如圖示 | |
| 重量 | 0.106 kg |

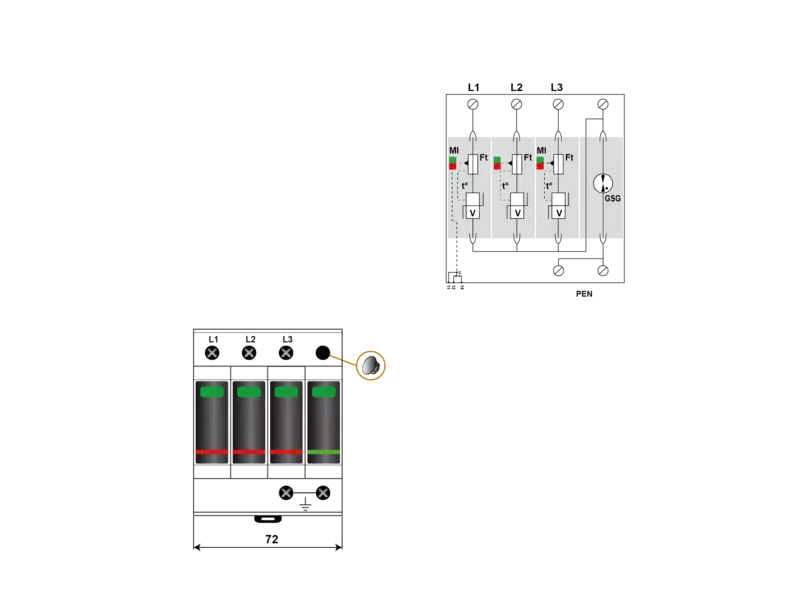

尺寸/電路圖：
