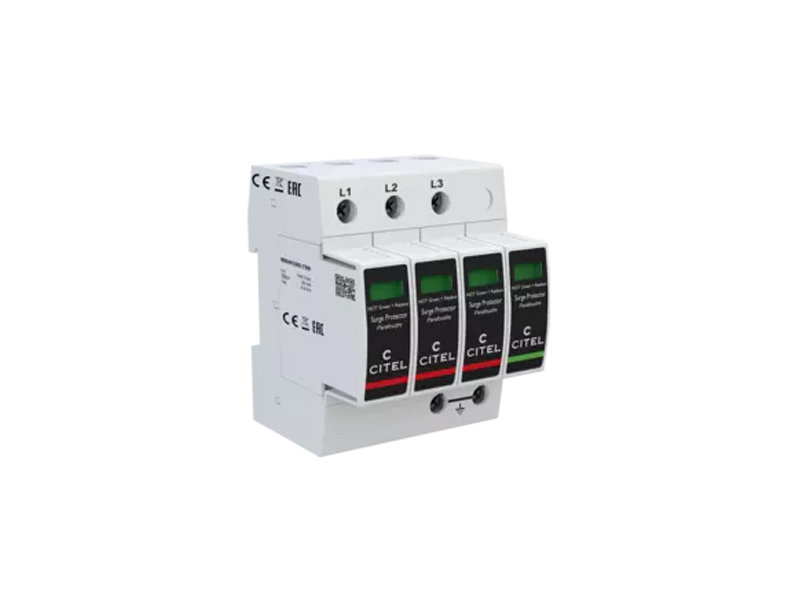

CITEL 交流電源電涌保護器 法國西岱爾T2類電源防雷器 DAC50S-31-760-2600DC
In ::20KA
Imax：:50KA
T2類交流電源電涌保護器
標稱放電電流In : 20 kA
最大放電電流Imax : 50 kA
模塊可插拔
遙信告警
符合 EN 61643-11, IEC 61643-11標準
DAC50系列為Type2 型可插拔電涌保護器，設計用于保護主配電盤的交流電源設備。 此系列SPD基于高能壓敏電阻設計，具有熱脫扣裝置和安全失效指示，符合標準要求，具有更好的沖擊耐受能力，更高的保護效果和可靠性。 DAC50系列的電涌保護器可適用于單相及三相電源系統的多極配置及不同工作電壓等級下的電涌保護。
電氣參數：
| SPD 類型 | 2 | |
| 系統 | 400/690V 三相 | |
| 配電制式 | TNC/IT | |
| 最大持續工作電壓-交流 | Uc | 800 Vac |
| 暫態過電壓 (TOV) 特性 - 5 秒 | UT | 2200 Vac 耐受 |
| 殘流 | Ipe | 無 |
| 續流 | If | 無 |
| 標稱放電電流 | In | 20 kA |
| 最大放電電流 | Imax | 50 kA |
| 總最大放電電流 | Imax Total | 50 kA |
| 電壓保護水平 | Up | ≤ 4 kV |
| 額定短路電流 | Isccr | 50 000 A |
機械特性：
| 放電技術 | MOV+GDT | |
| SPD 結構 | 3+1_Y 結構 | |
| 連接方式 | 螺紋端子: 2.5-25 mm2 | |
| 格式 | 可插拔模塊 | |
| 對 | ||
| 安裝方式 | 35mm標準DIN安裝 | |
| 外殼材料 | 熱塑性材料，符合UL94 V-0 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | 脫離電網（脫扣動作） | |
| 失效指示 | 指示窗變紅 | |
| 備用組件 | MDAC50-320+MDACG-320 | |
| 遙信告警 | 遙信轉換觸點信號輸出 | |
| 遙信接線 | 1.5 mm2 max. | |
| 組件最大電流/電壓 | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
| 產品尺寸 | 如圖示 |

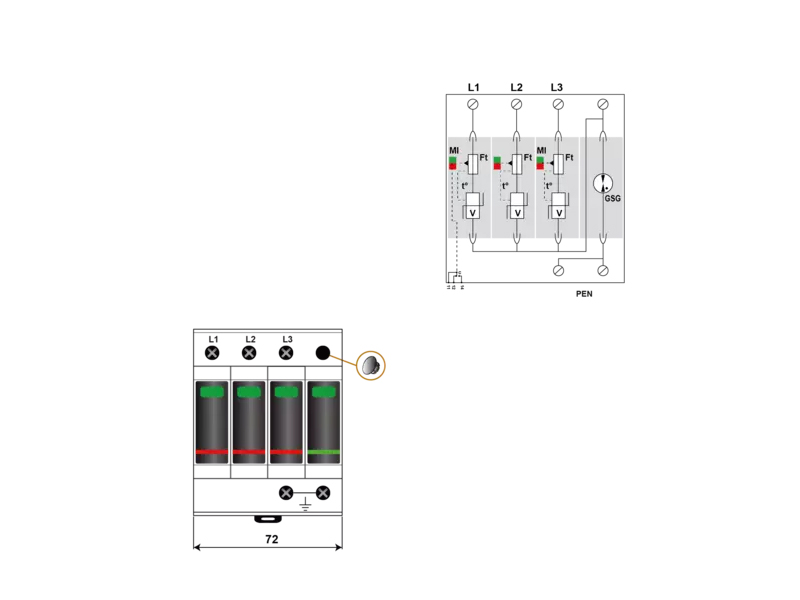

尺寸/電路圖：
