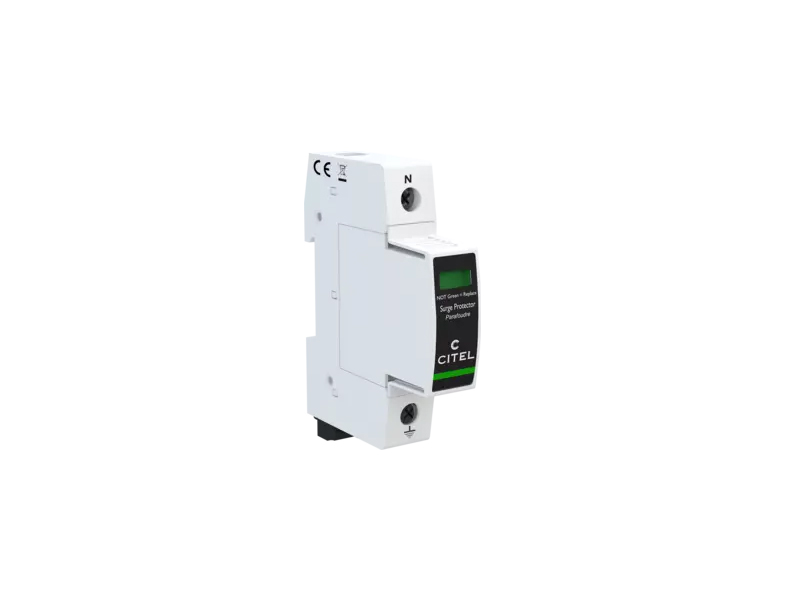

CITEL 高能氣體放電管電源防雷器 DAC50GS-10-1300DC 法國西岱爾交流電源電涌保護器
In ::15KA
Imax：:30KA
用于T2類交流電源電涌保護器的N/PE模塊
標稱放電電流In : 15 kA
最大放電電流Imax : 30 kA
每相模塊均可插拔
遙信裝置
符合NF EN 61643-11, IEC 61643-11等標準
此系列SPD基于高能氣體放電管設計，具有熱脫扣裝置和安全失效指示，符合標準要求，具有更好的沖擊耐受能力，更高的保護效果和可靠性。 電壓互感變壓器（PT）二次側接地安裝于開關場端子箱. 每組二次繞組的中性線N與地之間串聯一只SPD作為接地保護。
電氣參數：
| SPD 類型 | 2 | |
| 最大持續工作電壓-交流 | Uc | 255 Vac |
| 殘流 | Ipe | 無 |
| 直流導通電壓(100V/s) | 1300Vdc | |
| 續流 | If | 有 |
| 額定斷開續流值 | Ifi | > 100 A |
| 標稱放電電流 | In | 15 kA |
| 最大放電電流 | Imax | 30 kA |
| 電壓保護水平 N/PE | Up N/PE | 2.2 kV |
機械特性：
| 放電技術 | GDT | |
| SPD 結構 | 1極 | |
| 連接方式 | 螺紋端子: 2.5-25 mm2 | |
| 格式 | 可插拔模塊 | |
| 對 | ||
| 安裝方式 | 35mm標準DIN安裝 | |
| 外殼材料 | 熱塑性材料，符合UL94 V-0 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | 脫離電網（脫扣動作） | |
| 失效指示 | 指示窗變紅 | |
| 備用組件 | MDAC50G-1300DC | |
| 遙信告警 | 遙信轉換觸點信號輸出 | |
| 遙信接線 | 1.5 mm2 max. | |
| 組件最大電流/電壓 | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
| 產品尺寸 | 如圖示 | |
| 重量 | 0.105 kg |

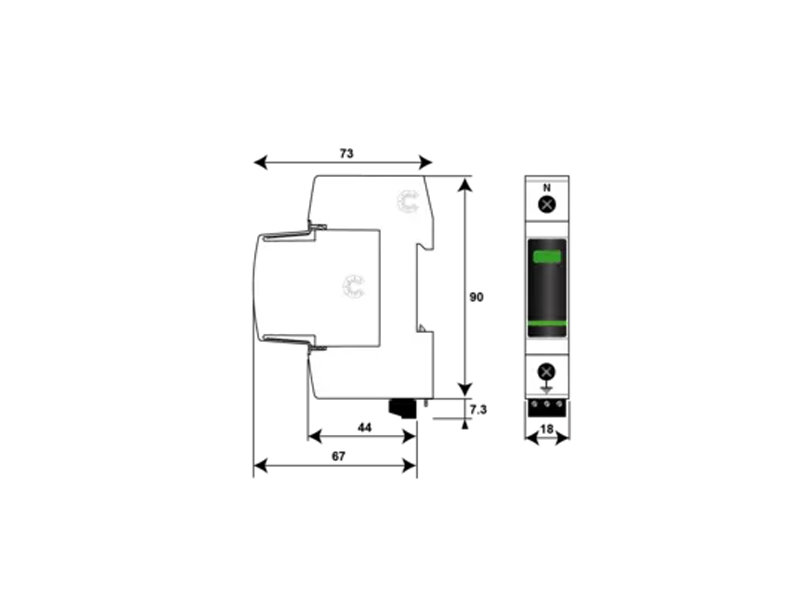

尺寸/電路圖：
