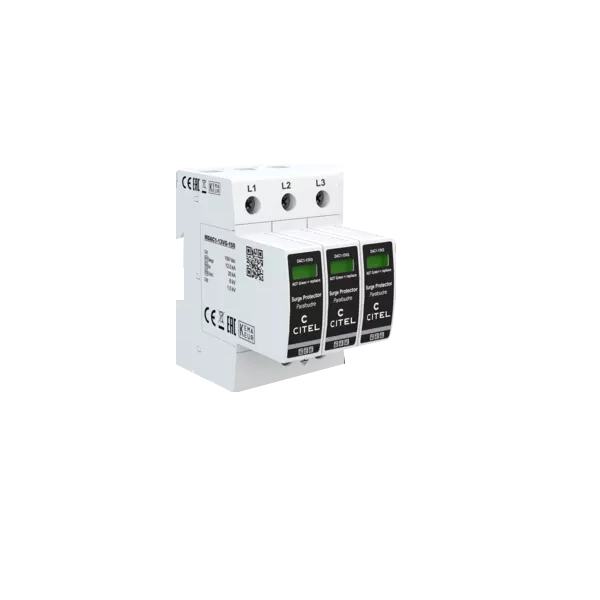

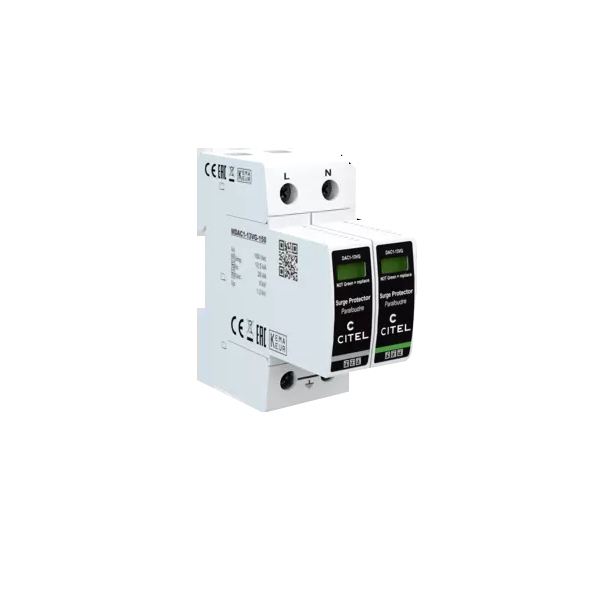

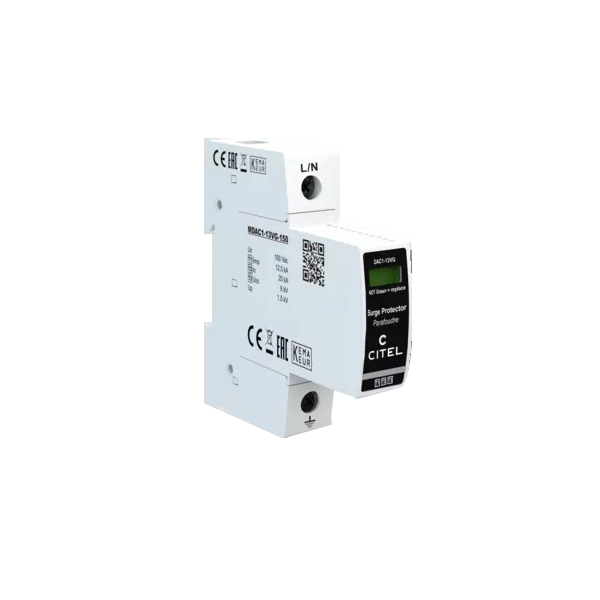

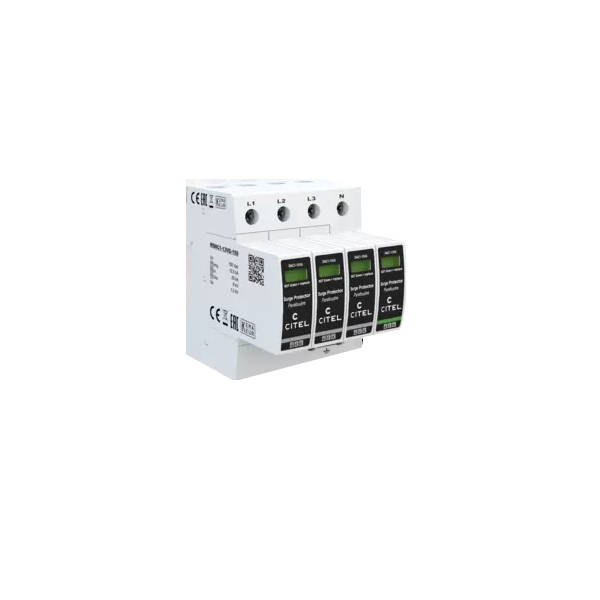

CITEL 交流電源電涌保護器 DAC1-13VG-10-150 法國西岱爾原裝進口電源防雷器
Uc:150Vac
In :20KA
Imax:50KA
Iimp:12.5KA
DAC1-13VG系列是Type1+2+3類可插拔型SPD，安裝在與LPS相連的交流電源主配電盤處。 采用CITEL獨有的VG技術，實現更高保護水平和保護效率，無續流無漏流，應用簡單，使用壽命更長。 DAC1-13VG系列電涌保護器通流能力強且設計非常緊湊，可用于保護單相或三相交流網絡，是滿足Type1型要求的最佳電涌保護解決方案。
| SPD 類型 | 1+2+3 | |
| 最大持續工作電壓-交流 | Uc | 150 Vac |
| 暫態過電壓 (TOV) 特性 - 5 秒 | UT | 180 Vac 耐受 |
| 暫態過電壓 (TOV)特性 - 120 min | UT | 230 Vac 耐受 |
| 殘流 | Ipe | 無 |
| 續流 | If | 無 |
| 標稱放電電流 | In | 20 kA |
| 最大放電電流 | Imax | 50 kA |
| 沖擊電流 | Iimp | 12.5 kA |
| 復合波耐受測試（GB/T18802.1） | Uoc | 6 kV |
| 比能量 | W/R | 40 kJ/ohm |
| 電壓保護水平 | Up | 1.5 kV |
| 殘壓@5kA | Up-5kA | 0.4 kV |
| 額定短路耐受電流 | Isccr | 50 000 A |
| 放電技術 | VG技術 (MOV+ GSG) | |
| SPD 結構 | 1極 | |
| 連接方式 | 螺紋端子: 2.5-25 mm2 (極限35 mm2) | |
| 格式 | 可插拔模塊 | |
| 安裝方式 | 35mm標準DIN安裝 | |
| 外殼材料 | 熱塑性材料，符合UL94 V-0 | |
| 工作溫度范圍 | Tu | -40/+85°C |
| 防護等級 | IP20 | |
| 過載故障模式 | 脫離電網（脫扣動作） | |
| 失效指示 | 1機械故障指示 | |
| 備用組件 | MDAC1-13VG-150 | |
| 遙信告警 | DAC1-13VGS-10-150 : 遙信轉換觸點信號輸出（可選） | |
| 遙信接線 | 1.5 mm2 max. | |
| 組件最大電流/電壓 | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
| 產品尺寸 | 如圖示 | |
| 重量 | 0.145 kg |
