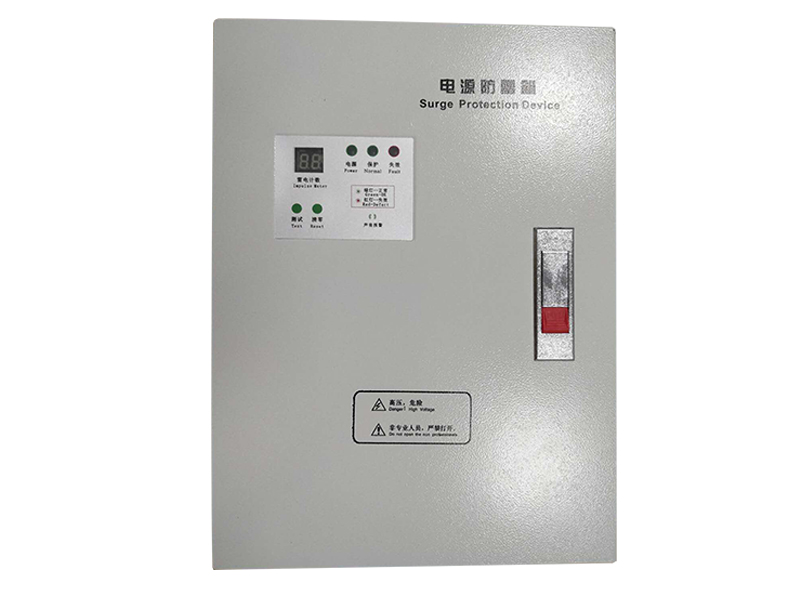

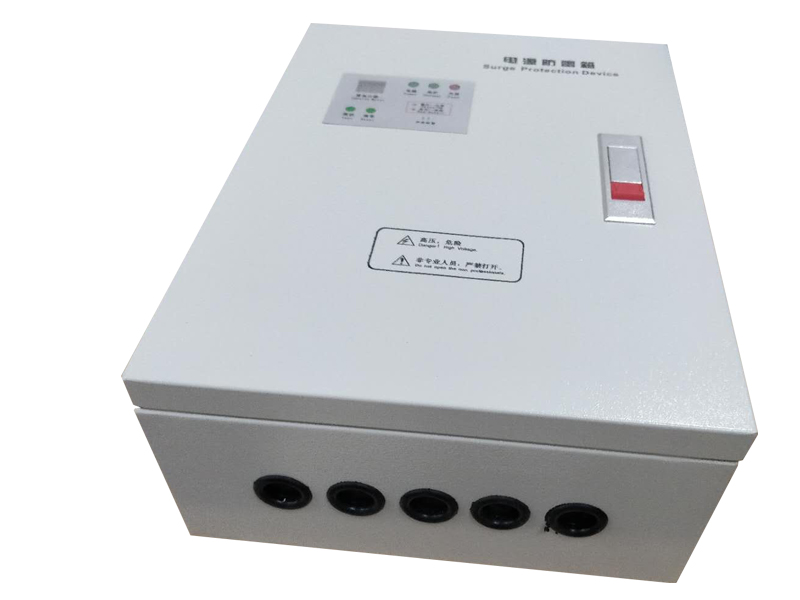

電源防雷箱
產品型號:?LD-DY40/380/X
標稱放電電流In（8/20μs）:40KA
40KA復合型交流電源防雷箱功能特點:
1、帶遙信端子，可實現遠程監控。
2、最高可承受40KA/60KA(8/20μs)雷電流沖擊，動作響應時間小于25ns。
3、配套有微型斷路器及雷擊計數功能，防雷箱面板指示燈綠燈亮(電源工作正常)、黃燈亮(防雷器工作正常)、紅燈(防雷箱故障)。
4、內置電涌保護器有可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。
防水防塵防雷箱產品應用和安裝位置：
本系列電源防雷箱適用于II級防雷過壓保護，用于雷擊區域的LPZ1區與LPZ2區交界處，通常并聯安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱輸入端。
交流電源防雷箱技術參數：
| 名稱 | 單相交流電源防雷箱 | 三相交流電源防雷箱 |
| 型號 | LD-DY40/220/X | LD-DY40/380/X |
| 試驗級別 （依據IEC61643-1） | II | |
| 保護模式 | L-PE,N-PE,L-N，N-PE | |
| 額定工作電壓 (Un) | 220V | 380V |
| 最大持續工作電壓 (Uc) | ～385V | ～385V |
| 電壓保護水平(Up) 在Isn時 | ≤1.8kV | |
| 標稱放電電流 (In) | 20kA (8/20μs) | |
| 最大放電電流 (Imax) | 40kA (8/20μs) | |
| 響應時間 (Ta) | ≤25ns | |
| 接入導線截面 (L/N) | ≥10mm2 | |
| 接入接地線截面 (PE) | ≥16mm2 | |
| 熔斷器或斷路器選型 | D型32A～63A | |
| 工作環境 -40℃～+85℃ | —40℃～+85℃ | |
| 相對濕度 ≤95% | ≤95% | |
| 附件 | 內置雷擊計數器 微型斷路器 | |
| 安裝 | 掛墻式，螺絲固定 | |
| 遙信端子接線 | COM:公共端，NO：常閉，NC常開 | |
| 外殼材料 | 外箱：噴涂金屬板；內置模塊：阻燃PBT | |
| 產品尺寸 | 300×220×130mm | |
| 測試依據 | GB18802.1、IEC61643-1 | |
40KA復合型交流電源防雷箱安裝注意事項:
1、安裝時必須斷開電源，嚴禁帶電操作。
2、連接導線必須采用多股銅芯導線，導線截面積必須符合工程安裝要求。安裝時注意L線接防雷箱熔斷器L接線端子，N線接熔斷器N線端子，PE地線接防雷器的PE接地端子,不能接反或漏接。
3、當內置電涌保護器為綠色指示窗口時表示工作正常；當綠色窗口變?yōu)榧t色時，則表示電涌保護器已失效,須及時更換或檢修。
4、當遠端報警器發生報警時(當選裝有遙信功能時)，表示防雷箱已失效或線路出問題，須及時檢修或更換。
